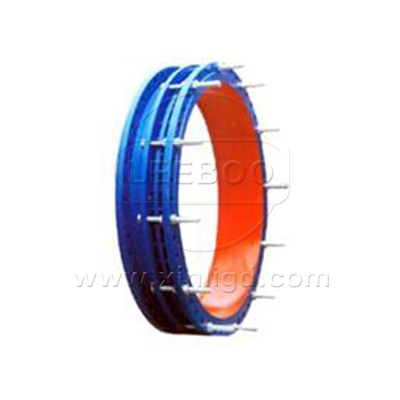

SSQ-3套管式伸缩器

SSQ-3套管式伸缩器通称伸缩节或管道补偿器。其结构形式同套管式铸铁伸缩器几乎一样。套管式伸缩器该产品内管材分为铸铁(HT)、镀锌(DX)和钢制(SF)三种。SSQ-3型限位防拉脱伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其大伸缩量就起到限位的作用,确保管道的安全运行。

  • 【产品别名】:套管式管道伸缩器  防拉脱套管式伸缩器
  • 【产品规格】:【DN40mm-DN3000mm】
  • 【产品压力】:0.6-1.6MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • SSQ-3套管式伸缩器
  • SSQ-3套管式伸缩器

产品特点

SSQ-3套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。套管式伸缩器安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。如选用其它规格可另行生产。连接方式:法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。

示意图

技术参数

公称通径

DN

很小长度


Lmin


安装长度


L

很大长度

Lmax

伸缩量

(mm)

40 130 150 170 40
50 135 155 175 40
65 150 175 200 50
80 170 200 230 60
100 170 205 240 70
125 190 225 260 70
150 210 250 290 80
200 220 260 300 80
250 235 275 315 90
300 235 280 325 90
350 250 295 340 90
400 260 305 350 90
450 260 305 350 90
500 270 315 360 100
600 280 330 380 100
700 300 350 400 100
800 330 380 430 100
900 330 380 430 100
1000 350 400 430 100
1200 350 400 450 100
1400 390 445 450 110
1600 410 465 500 110
1800 430 482 520 110
2000 450 510 540 120
2200 480 545 570 130
2400 500 570 610 140
2600 540 615 640 150
2800 580 660 690 160
3000 650 750 740 200

产品案例

鑫利伸缩器向LNG液化天然气EPC项目供应套管式伸缩器


2月17日,中石油管道局中标LNG液化天然气EPC承包项目祁县、大同、临汾液化调峰储备集散中心项目。此项目是国内事业部继六盘水LNG项目、潮州LNG项目之后收获的又一LNG项目。
工程分为3个标段,优选标段为祁县液化调峰储备集散中心项目,规模为每天100万立方米;第二标段为大同液化调峰储备集散中心项目,规模为每天50万立方米;第三标段为临汾液化调峰储备集散中心项目,规模为每天50万立方米。此工程包括勘察、初步设计及相关专篇、施工图设计、设备材料的供货、土建及安装工程施工,并进行项目全过程管理。
此次LNG液化天然气EPC项目巩义鑫利作为很大的套管式伸缩器生产厂家,产品质量获得了-9001产品的,专业致力管道行业三十年,产品质量值得您的信赖。SSQ-3套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
