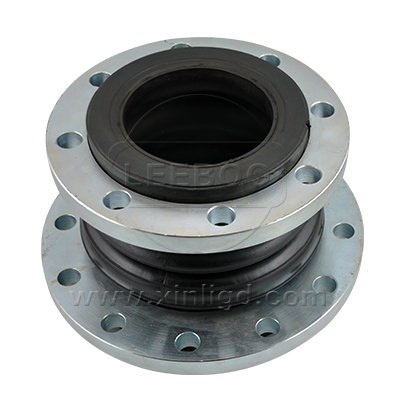

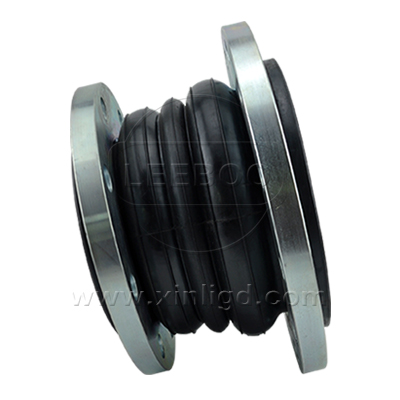

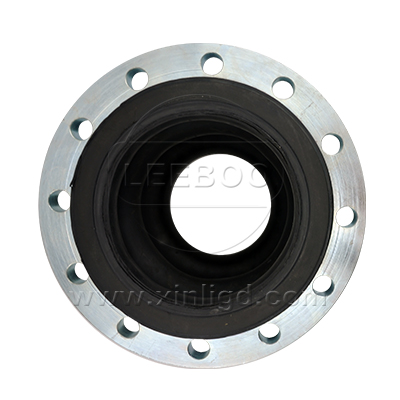

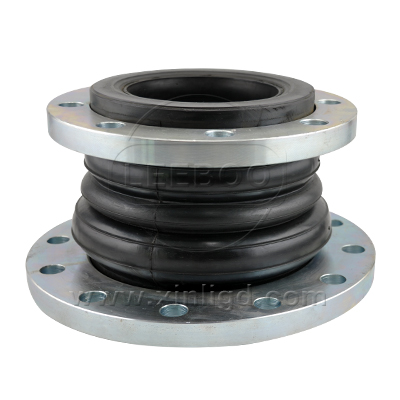

KYT-F 同心异径限位橡胶接头

KYT-F同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的,管道管径发生变化(连接的管径不一样)减震和热胀冷缩的的解决产品。KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

  • 【产品别名】:大小头橡胶接头、橡胶挠性接头、异径橡胶管接头
  • 【产品压力】:0.6MPa-1.0MPa
  • 【产品规格】:【DN40mm-DN600mm】
  • 【产品认证】:ISO9001-2008
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • KYT-F橡胶接头
  • 橡胶接头
  • 限位橡胶接头
  • KYT-F 同心异径限位橡胶接头
  • KYT-F橡胶接头
  • 橡胶接头
  • 限位橡胶接头
  • KYT-F 同心异径限位橡胶接头

产品特点

KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,减震能力强。

KYT-F同心异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

1.该产品可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。

2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。

3.材料属橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。

4.如架空使用可配弹性支架,安装时螺栓要用对角法上紧。

5.如管路压力过高时,应用螺栓将两端法兰连在一起。

6.法兰连接标准采用GB/T9115.1-2000标准,如用其它标准,可另行说明。本产品工作压力等级分0.6MPa,1.0MPa。

7、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特殊材料橡胶接头,不可盲目串用或通用。

示意图

同心异径橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

DN大×DN小

长度

轴向位移

横向位移

偏转角度

伸长

压缩

80×40

180

20

30

45

35°

80×50

180

20

30

45

35°

80×65

180

20

30

45

35°

100×50

180

20

30

45

35°

100×65

180

20

30

45

35°

100×80

180

20

30

45

35°

125×65

180

20

30

45

35°

125×80

200

22

30

40

35°

125×100

200

22

30

40

35°

150×50

190

20

30

45

35°

150×80

190

20

30

45

35°

150×100

200

22

30

45

35°

200×100

200

22

30

45

35°

200×125

200

25

35

40

30°

200×150

220

22

30

40

35°

250×200

220

25

35

40

30°

300×200

220

25

35

40

30°

300×250

220

25

35

40

30°

350×200

220

25

35

40

30°

350×300

220

25

38

35

30°

400×350

220

25

38

35

30°

500×400

230

28

38

35

26°

600×400

240

28

38

35

26°

600×500

240

28

38

35

26°

注:1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000,球体可做丁腈橡胶,三元乙丙,氯丁橡胶等材质。
2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰。

产品案例

鑫利同心异径限位橡胶接头为多个管道运行提供了有力保障


巩义鑫利是国内管道配件的龙头企业,鑫利主要采用主要采用中国GB、JB,美国API、ANSI,英国BS,德国DIN,法国NF,日本JIS、JPI等国内外标准生产制造。专业生产KXT 型可曲挠单球体橡胶软接头、双球体橡胶接头、异径橡胶接头、橡胶弯接头,可曲挠橡胶接头防护装置,橡胶减震器,隔震垫,阻尼弹簧减震器,鸭嘴阀(橡胶排污 止回阀),单、双法兰传力接头、限位伸缩接头,大挠度松套补偿接头,法兰式球形接头,套管式伸缩器,柔性、刚性防水套管,钢制柔性接头,不锈钢波纹补偿 器,金属软管,不锈钢圆、矩形波纹补偿器,烟风道橡胶、纤维织物补偿器,闸阀、截止阀、球阀、蝶阀、水力控制阀等系列产品。这些产品广泛应用于给排水处 理、石油、化工、冶金、矿山、电力、医药食品、真空设备、消防器材及高层建筑等领域。我公司竞争优势比较突出,首先体现在一站式服务能力上。从设计-总包-托管运营的一站式服务模式,提高了水处理行业的进入门槛。另外公司积累了丰富的行业数据和工程建设经验,并在此基础上建立了石油化工、煤化工专业水样数据库,同时形成了具有鑫利特色的研发模式,这些因素构成了公司的竞争优势。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
