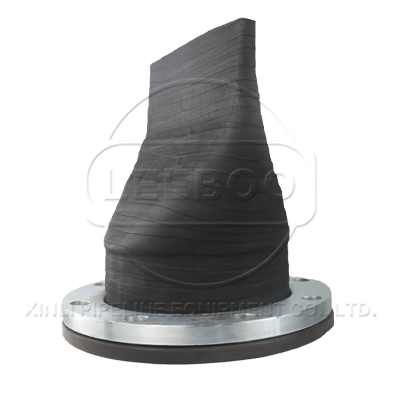

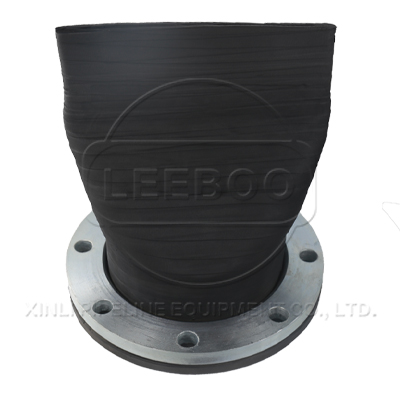

法兰式鸭嘴阀

法兰式鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差,当污水排放量较小时,传统排放口扩散器由于喷口射流速度减小,此密度差将会引起海水入侵扩散器,并将海底环境泥沙带入扩散器。而法兰式鸭嘴阀出口随出流量的变化而变化,排放量为零时闭合,而且在排放量较低的情况下能维持较高的射流速度,因此防止了海水和环境泥沙的入侵。

  • 【产品别名】:法兰鸭嘴阀
  • 【产品规格】:DN100-DN2000
  • 【产品】
  • 【适用范围】:化工、钢铁、建筑、化工、刚铁、自来水
  • 【产品材质】:法兰为碳钢,不锈钢。阀体为橡胶
咨询厂家 在线留言
  • 法兰式鸭嘴阀
  • 法兰式鸭嘴阀
  • 法兰式鸭嘴阀
  • 法兰式鸭嘴阀
  • 法兰式鸭嘴阀
  • 法兰式鸭嘴阀

产品特点

法兰式鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差,当污水排放量较小时,传统排放口扩散器由于喷口射流速度减小,此密度差将会引起海水入侵扩散器,并将海底环境泥沙带入扩散器。而法兰式鸭嘴阀出口随出流量的变化而变化,排放量为零时闭合,而且在排放量较低的情况下能维持较高的射流速度,因此防止了海水和环境泥沙的入侵。
法兰式橡胶鸭嘴阀产品主要应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。产品主要特点:橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
法兰式橡胶鸭嘴阀的尺寸标准:通俗来讲全国有两种安装尺寸。一个安装尺寸以国标法兰连接,这是很早设计出鸭嘴阀时,为了与~标准想配合,规定了800以下口径鸭嘴阀的法兰标准参杂国标十公斤螺栓孔中心距和法兰外径,800以上管径,参照国标6公斤螺栓孔中心距和法兰外径。另一中安装尺寸是自有尺寸,该尺寸不同与~标准。
由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,保证联接紧固后真的密封,还要注意不能碰坏橡胶排污止回阀的法兰唇边。
橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。

示意图

技术参数

法兰式鸭嘴阀

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁晴橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
配合管道通径Matching Pipeline Diameter  阀门台阶Valve Step(A) 管道连接Pipeline Touching(B>)
1/2″~3/4″

15

15

1″~1-1/4″

20

20

1-1/2~2-1/2 25

25

3″ 40

40

4″

50

50

6″

50

50

8″ 50

50

10″ 50

50

12″~14″ 100

100

16″~20″

150

150

24″~36″

200

200

42″ 250

250

48″~60″ 300

300

72″ 400

400

说明:DN800~1800(32″~72″)双包箍    Note:DN800~DN1800(32″~72″) double hoops

产品案例

巩义鑫利向太仓市~化处理项目供应专业法兰式鸭嘴阀

1月18日下午,江苏太仓市餐厨废弃物资源化利用和~化处理项目正式开工。
太仓市餐厨废弃物资源化利用和~化处理项目于2015年完成了环评、可行性研究、土地购置、发改委立项、稳评、能评、安评,职评已进入专家评审阶段,规划总规方案已报住建局审核,目前正在进行规划图纸报审公示,施工图纸审核办理,施工单位招标签约及接电接水等施工前的相关准备工作。预计今年年底将完成土建工作,投入试运行。
巩义鑫利向太仓市~化处理项目供应专业法兰式鸭嘴阀,鑫利法兰式鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差,当污水排放量较小时,传统排放口扩散器由于喷口射流速度减小,此密度差将会引起海水入侵扩散器,并将海底环境泥沙带入扩散器。而法兰式鸭嘴阀出口随出流量的变化而变化,排放量为零时闭合,而且在排放量较低的情况下能维持较高的射流速度,因此防止了海水和环境泥沙的入侵。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
