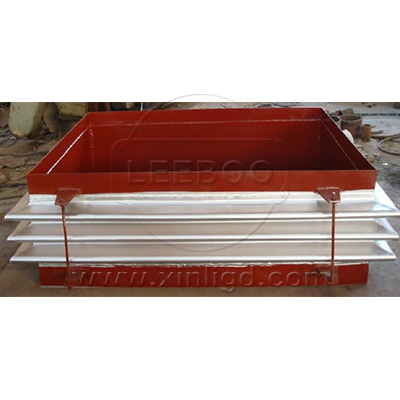

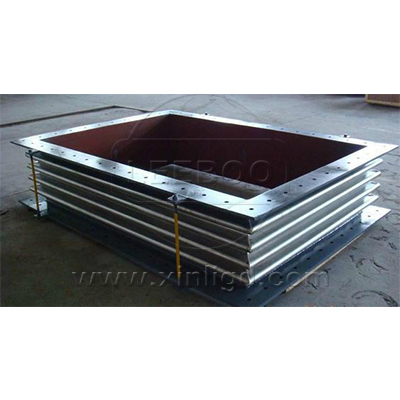

FGFB型矩形波纹补偿器

FGFB型矩形波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。矩形波纹补偿器也可用于降噪减振。在现代工业中用途广泛。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件,广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

  • 【产品别名】:矩形波纹补偿器
  • 【产品压力】:0.6-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
  • 【产品材质】:碳钢,球墨铸铁,不锈钢.
咨询厂家 在线留言
  • 矩形波纹补偿器
  • 波纹补偿器
  • FGFB型矩形波纹补偿器
  • 矩形波纹补偿器
  • 波纹补偿器
  • FGFB型矩形波纹补偿器

产品特点

热力管线在施工中因为不可避免地会产生不同程度的同心度偏差或敷设应力,从而使运行中的热力管线严重偏离设计位置,因此导致波纹管补偿器在运行中受到不同程度的弯曲应力,影响波纹补偿器的正常工作,甚至缩短波纹补偿器的使用寿命,给热力管线的安全运行留下了隐患。避免波纹补偿器受到弯曲应力的破坏,是热力管线施工中不可忽视的关键环节。

示意图

FGFB型矩形波纹补偿器

技术参数

公称通径

Nominal Diameter DN

A B A1 H B1

重量

Weight kg

600*700 600 700 909 286 1009 39.6
600*800 800 1109 42.4
600*900 900 1013 1313 69
700*500 700 500 809 286 1009 36.8
700*700 700 1009 42.4
700*800 800 1113 1213 69
800*800 800 800 1213 73.1
800*1200 1200 1613 90
800*1600 1600 2013 106.8
900*400 900 400 709 1209 39.6
900*700 700 1113 1313 73.1
900*1200 1200 1313 1613 94.1
1000*600 1000 600 1013 286 1418 73.1
1000*700 700 1113 77.4
1000*800 800 1213 81.5
1000*1000 1000 1413 90
1200*600 1200 600 1013 286 1613 81.5
1200*700 700 1113 85.7
1200*800 800 1213 90
1200*1000 1000 1413 98.3
1200*1200 1200 1613 106.8
1400*700 1400 700 1113 286 1813 94.1
1400*800 800 1213 98.3
1400*900 900 1313 102.5
1400*1000 1000 1413 106.8
1400*1200 1200 1613 115
1500*800 1500 800 1213 286 1913 102.5
1500*900 900 1313 106.8
1500*1000 1000 1413 110.9
1500*1200 1200 1613 119.3
1600*1000 1600 1000 1413 411 2013 115
1600*1200 1200 1613 123.5
1600*1400 1400 1813 131.9
1600*1600 1600 2013 140.3
1800*900 1800 900 1313 286 2213 119.3
1800*1000 1000 1413 123.5
1800*1200 1200 1613 131.9
1800*1400 1400 1813 140.3
1800*1800 1800 2213 157.1
2000*1000 1990 1000 1413 86 2403 130.8
2000*1300 1300 1113 143.4
2000*1600 1600 2013 155.9
2000*1800 1800 2213 164.4
2000*2000 2000 2413 172.8

公称通径

Nominal Diameter DN

A B A1 H B1

重量

Weight kg

300*400 300 400 609 286 709 23
300*500 500 809 25.7
300*600 600 909 28.5
300*700 700 1009 31.2
400*500 400 500 709 286 809 28.5
400*600 600 909 31.2
400*700 700 1009 34.1
400*800 800 1109 36.8
500*600 500 600 809 286 909 34.1
500*800 800 1109 39.6
500*900 900 1209 42.4
500*1000 1000 913 1413 69

产品案例

巩义鑫利向哈密市城北防洪项目供应矩形波纹补偿器


当日,在哈密市石城子干渠青年渠施工现场,施工人员利用挖掘机将泄水涵管从青年渠底部穿过。
据了解,城北防洪建设工程是哈密市今年的重点水利项目,项目计划投资1200万元,工程防洪标准为20年一遇。工程可将石城子河道下泄洪水经过分流减小洪峰流量,通过新建分水口、防洪堤及节制分水闸等建筑物,结合下游已建防洪堤及泄洪渠将洪水分别导入下游312国道北侧多个砂石料鱼鳞坑进行滞洪,待洪水沉淀稳定后,再采用引水管道及水泵抽水设施将鱼鳞坑内蓄水分别泄入泄洪渠,蓄水通过河道流经哈密市引南增水、人民公园、广东路南侧健身广场等地,很后汇入花园乡水库。
巩义鑫利生产的矩形波纹补偿器FGFB矩形波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造,具有优良的柔软性,耐蚀性,耐高温性(-235℃ ~ +450℃),在管路中可对方向进行连接,用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等,该产品的安装能够大大减低管道运行过程中出现事故的几率。
据项目负责人、哈密市水利规划勘测设计队副队长刘海涛介绍,青年渠承担着哈密兵地农业灌溉的重要任务,为了不影响春耕灌溉用水,哈密市提前启动了青年渠段泄水管穿越工作,保证渠道在春灌期间的正常运行。
工程建成后将防范山区的融雪、暴雨、戈壁暴雨洪水及水库下泄洪水,保障哈密市区和周边城郊乡镇、团场群众的生命和财产安全,并补充下游生态用水。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
