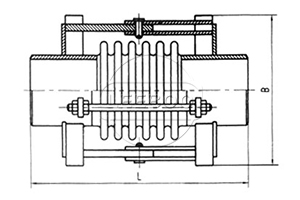

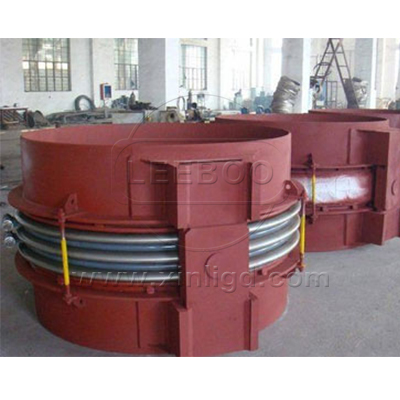

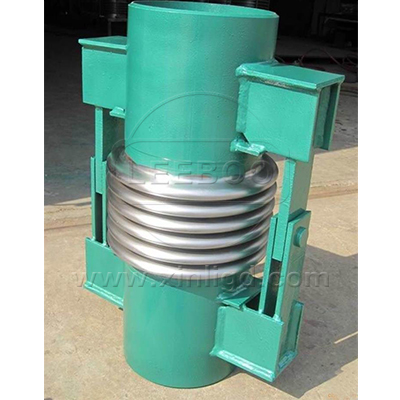

JJL铰链型波纹补偿器

铰链波纹补偿器习惯上也叫伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。通过销轴的连接使得它能够实现任意平面内的角向位移，两个配对使用的话就能实现管道的横向位移。

产品特点: 铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量很大。性能稳定，使用寿命长。两端连接方式均为焊接。

技术参数

通径 Diameter DN	波数 Number of wave	压力等级Pressure grade Mpa
		0.25	0.6	1.0	1.6	2.5
		长度Length mm角向补偿量Angular compensation angular unit mm度刚度angular unit Stiffness N.m/
150	4	600/±6.1/12	600/±5.0/23	600/±4.3/36	600/±3.47/76	600/±3.0/87
200		600/±8.9/23	66/±6.4/50	650/±5.1/115	650/±4.3/115	700/±3.5/278
250		600/±6.8/36	600/±4.9/79	650/±3.6/200	650/±3.3/320	700/±3.8/489
300		650/±7.2/36	650/±4.9/109	650/±4.0/278	750/±3.5/488	750/±3.2/594
350		650/±7.0/49	650/±3.9/109	700/±3.3/314	750/±2.8/765	800/±2.7/832
400		650/±5.5/78	660/±4.2/123	700/±3.5/502	750/±2.6/987	850/±3.0/1186
450		750/±5.0/98	750/±3.4/293	750/±2.9/754	850/±2.9/1675	1000/±2.2/1312
500		750/±5.1/121	750/±3.3/469	750/±2.2/987	850/±1.9/1532	1000/±2.3/2145
600		850/±6.1/187	850/±4.4/399	900/±3.2/1869	1000/±2.9/1150	1100/±2.0/2254
700		850/±5.9/185	850/±4.2/577	950/±3.8/768	1100/±3.0/1507
800		900/±5.5/455	900/±3.4/764	1000/±3.9/1665	1100/±2.6/2987
900		900/±4.9/364	900/±3.3/1054	1100/±3.8/1562	1200/±2.2/3398
1000		1000/±5.1/948	1000/±3.2/2020	1100/±2.9/5648	1200/±2.5/5064
1100		1000/±4.2/765	1000/±3.1/2525	1100/±2.8/7589	1300/±2.6/7356
1200		1000/±4.1/769	1000/±2.8/3386	1200/±3.1/9870	1400/±2.9/7598
1400		1100/±3.1/1336	1100/±2.2/5648	1200/±2.2/16630
1500		1100/±3.9/1864	1100/±2.1/6489	1300/±2.5/13353

产品案例: 河北乐亭多元化能源项目

据了解，上海航天能源股份有限公司是一家专业从事气态能源营运技术和设备的研制、开发、生产、销售、服务的跨行业、多元化集团性企业，自一九九六年起至今被连续认定为上海市技术企业。公司作为中国航天上海基地所属机构，汇聚了航空航天工业所独具的科技优势、人才优势以及管理优势，在气态能源的产品提供及服务领域取得了可喜的成就，是中国航天科技集团的重点企业之一。
该项目总投资45348万元，分三期建设。一期工程主要建设2台20t/h的燃气蒸汽锅炉，满足园区现有的蒸汽需求，预计在3月31日完工。项目全部建成运营后后，在满负荷运行条件下，每年可发电3.1亿kWh，产蒸汽71.3万吨，年经济效益约4600万元。
巩义鑫利向乐亭多元化多元化能源项目供应的铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量很大。性能稳定，使用寿命长。两端连接方式均为焊接。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
