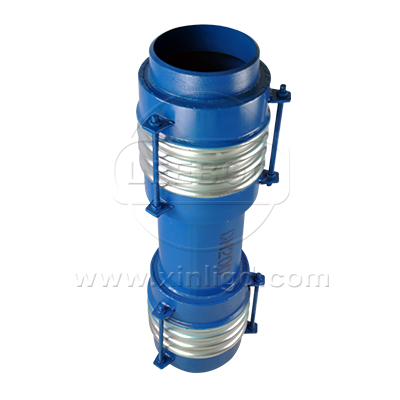

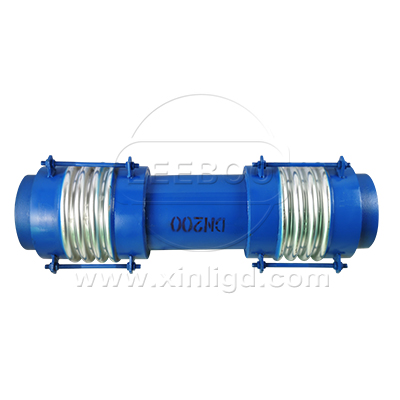

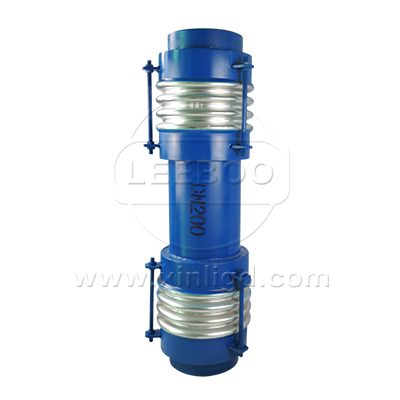

BYZMF型煤粉管道三向波纹补偿器

BYZMF型煤粉管道新型三向波纹补偿器在管道(烟、风管道)中间设置的、能补偿管道轴向的热胀冷缩量并保持管道密封性的装置。由于它作为一种能自由伸缩的弹性补偿元件，已广泛应用在化工、冶金、核能等部门。BYZMF型煤粉管道新型三向波纹补偿器工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。

【产品别名】：三向波纹补偿器、煤粉管道波纹补偿器
【产品压力】：0.6-2.5MPa
【产品规格】：【DN300mm-DN600mm】
【产品】：
【适用范围】：【排烟脱硫，除尘设备，空气加热，助流鼓风等设备】
【产品材质】：碳钢，球墨铸铁，不锈钢.

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点

该产品工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。

BYZMF型煤粉管道新型三向波纹膨胀节：
1、同时吸引任意方向位移时，应满足下述计算式：
X≤XO，且，Y≤Ym式中X、Y为实际轴向和横向补偿量，Y可以是任意向横向位移的矢量和。
2、产品代号中的1要按所需长度填写，如WZMF500×8-J-2200，则产品的交付长度为2200毫米。
3、管道的实际尺寸如与表中的接管断面尺寸不符，订货时要另行注明。
BYZMF型煤粉管道新型三向波纹膨胀节设计依据：
由于电厂锅炉煤粉管道沿用填料式补偿器产生的煤粉泄漏，以及在温度下填料质老约束位移，使管道系统膨胀不畅，影响管道系统的正常运行。针对这些薄弱五环节及煤粉管道工况条件、综合煤粉管道的具体要，依据美国膨胀节制造商协会标准《EJMA》，我厂设计了二次密封，环状球形较为支转的煤粉管道新型三向波纹膨胀节，实现了短安装距大补偿的新要求。
设计压力：PN≤0.5MPa
设计温度：T＝450℃
BYZMF型煤粉管道新型三向波纹膨胀节适用范围：
适用于煤粉+热风气固=相流体，流速15~30m/S，工作温度60~450℃，风压≤500mmH2O的一次风、二次风、三次风管道任意方向移补偿。
适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。该产品耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。

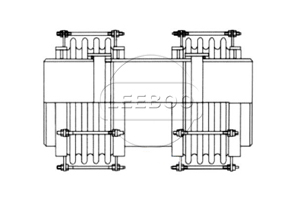

示意图

技术参数

产品代号J 接管连接F 法兰连接L Code J for connection tube/F for Flange L Total length	公称通径Nominal Diameter DN(mm)	轴向补偿量Axial compensation mm	轴向刚度Axial Stiffness KXN/mm	a系数a coefficient ym 横向很大补偿量Max Horizontal compensation mmKY横向刚度Horizontal Stiffness N/mm								径向很大外型尺寸Max radial size mm	接管端面尺寸Size of connection tube d×s
				1=1500		1=2000		1=2500		1=3000			法兰尺寸Flange Size JB81-59
				a	YmKY₀	a	YmKY₀	a	YmKY₀	a	YmKY₀		法兰尺寸Flange Size JB81-59
BYZMF300×8-^J_F-	Ф300	140	193	1.4	200 20	1.5	300 9	1.5	400 5	1.5	500 3	Ф580	Ф3258
BYZMF300×12-^J_F-	Ф300	220	129	2	200 13	2.07	300 6	2.13	400 3	2.2	500 2	Ф580	Ф395	Ф12-23
BYZMF350×8-^J_F-	Ф350	140	215	1.25	200 27	1.33	300 12	1.38	400 7	1.36	500 4	Ф540	Ф377×8
BYZMF350×12-^J_F-	Ф350	210	143	1.75	200 18	1.83	300 8	1.88	400 5	1.9	500 3	Ф540	Ф445	Ф12-23
BYZMF400×8-^J_F-	Ф400	200	236	1.15	200 23	1.2	300 16	1.25	400 9	1.24	500 6	Ф687	Ф426×8
BYZMF400×12-^J_F-	Ф400	300	158	1.69	200 24	2.37	300 6	1.78	400 6	1.8	500 4	Ф687	Ф495	Ф16-23
BYZMF450×8-^J_F-	Ф450	200	302	1.4	200 35	1.47	300 25	1.5	400 14	1.56	500 9	Ф700	Ф478×8
BYZMF450×12-^J_F-	Ф450	300	302	2	200 36	2.07	300 16	2.13	400 9	2.2	500 6	Ф700	Ф550	Ф16-23
BYZMF500×8-^J_F-	Ф500	200	321	1.25	200 70	1.37	300 31	1.38	400 18	1.4	500 11	Ф806	Ф529×8
BYZMF500×12-^J_F-	Ф500	300	214	1.7	200 45	1.83	300 20	1.95	400 12	2	500 7	Ф806	Ф600	Ф12-23
BYZMF600×8-^J_F-	Ф600	200	352	1.1	200 99	1.17	300 45	1.2	400 25	1.22	500 16	Ф920	Ф603×8
BYZMF600×12-^J_F-	Ф600	300	235	1.5	200 65	1.83	300 29	1.78	400 17	1.72	500 11	Ф920	Ф705	Ф20-25

产品案例: 宜昌再生资源回收利用项目订购大型煤粉管道新型三向波纹膨胀节

近日，宜昌市供销社吉信资产经营有限公司与广东致顺化工~设备有限公司项目合作签约仪式举行。双方在平等自愿、优势互补、共同发展的原则上，通过PPP模式，开展再生资源回收利用项目的合作。
该项目分为三期规划，总投资1.2亿元。一期建设月消耗500吨的回收塑料再生改性项目；二期开展废塑料垃圾袋、农膜的回收与处理，启动建设民居生活垃圾废塑料袋处理示范工程；三期开展下游塑料制品的生产与销售；很终形成全市范围内的再生资源产业闭合链，建成后年产值将达3亿元。
该类型的波纹补偿器工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。宜昌再生资源回收利用项目通过加装该产品能够有效的提高相关管道的位移补偿功能，确保线路的稳定运行。
本合作项目将整合供销社基层回收网点优势与广东致顺的技术设备优势。解决宜昌市再生资源的回收流通与农村白色污染问题；加快宜昌市再生资源循环利用的研发与产业化，填补新材料、可回收资源的技术开发与咨询服务领域的空白，提升宜昌材料科学研究与技术开发能力。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
