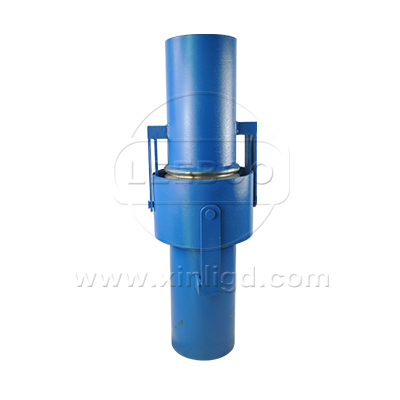

JWJ型万向铰链补偿器

万向铰链补偿器多用来补偿立体管系的位移,由于其特的结构,管系支架不承受内压推力,只承受补偿器的弹力。使用时与平面铰链布置方法相同。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用,自身吸收内压推力,不会对管道产生外力,因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环,在万向环的周向有二对相互垂直的铰链结构,因此它能吸收任意平面的角向位移,同样吸收横向位移时需二个或三个组合使用。

  • 【产品别名】:万向型铰链补偿器
  • 【产品压力】:0.6-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
  • 【产品材质】:碳钢,球墨铸铁,不锈钢.
咨询厂家 在线留言
  • 万向铰链补偿器

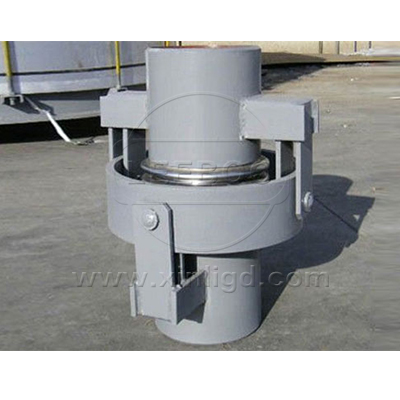

  • JWJ型万向铰链补偿器
  • 万向铰链补偿器
  • JWJ型万向铰链补偿器

产品特点

  万向铰链补偿器通过一个万向轴和销轴的作用,实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用,避免损坏波纹管。并且结构合理,运行稳定,极大减少了管道线路的后期维护。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用,自身吸收内压推力,不会对管道产生外力,因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环,在万向环的周向有二对相互垂直的铰链结构,因此它能吸收任意平面的角向位移,同样吸收横向位移时需二个或三个组合使用。

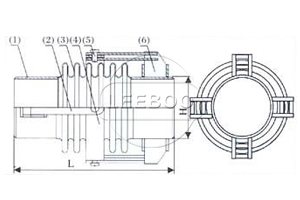

示意图

JWJ型万向铰链补偿器

技术参数

JWJ型万向铰链补偿器

序号NO. 通径Diameter DN 波数Number of waven 横向补偿Horizontal compensation mm/横向刚度Horizontal Stiffness N/mm 径向很大尺寸Max radial size mm 接管端口尺寸Size of end of connection tube 产品重量Weight kg
产品总长Total length mm 法兰尺寸Flange Size 产品总长Total length mm
1200 1500 2000 2500 3000 c n-d 1200 1500 2000 2500 3000
1 100 4+4 91/4 127/2 187/1 247/06   330 φ180×4 46 55 71 86
2 φ180 φ8-180 56 65 81 96
3 125 4+4 99/11 140/6 209/3 277/2   335 φ133×14 66 83 101 118
4 φ210 φ8-18 79 96 114 131
5 150 4+4 108/12 153/6 230/3 307/2   380 φ159×4.5 75 97 107 129
6 φ240 φ8-23 91 113 123 145
7 200 3+3 75/42 108/21 164/10 220/6   450 φ219×6 102 124 161 198
8 φ295 φ12-23 122 144 181 218
9 250 3+3 76/68 116/33 182/14 244/8   525 φ273×8 152 182 230 280
10 φ355 φ12-25 183 213 261 311
11 300 3+3   104/66 169/28 234/15 299/10 585 φ325×8   242 307 372 437
12 φ410 φ12-25   278 343 408 473
13 350 3+3   160/38 225/20 291/3   662 φ377×8 259 324 389 454
14 φ470 φ16-25 306 371 436 501
15 400 3+3 95/96 144/52 202/28 262/17   710 φ426×8 333 408 483 557
16 φ525 φ16-30 395 470 545 619
17 450 3+3 85/130 115/90 162/48 210/29 285/20 776 φ478×8   464 561 658 755
18 φ585 φ20-30   544 641 738 835
19 500 3+3   101/127 143/66 186/41 229/27 842 φ529×8   563 662 761 860
20 φ650 φ20-34755   673 772 871 970
21 600 3+3   98/182 143/93 187/56 232/38 976 φ630×8   755 898 1041 1184
22 φ770 φ20-41   916 1059 1201 1345

产品案例

台州污水处理厂三期工程

近日,台州污水处理厂三期工程正式开工建设。该工程位于椒南污水处理厂厂区东面,建设用地149亩,总投资超过4亿元,建设期限为2016年至2018年。
工程主要建设有日处理10万吨污水的处理厂一座,服务面积约44平方公里,服务范围包括葭沚西片区、下陈、洪家、三甲及台州湾循环经济产业集聚区椒江片区,服务人口约20万人。
巩义鑫利向台州污水处理厂供应的万向铰链补偿器能够针对管道线路在运行过程中出现的位移提供充足的角向,横向等方向的位移补偿,除此之外, 万向铰链补偿器通过一个万向轴和销轴的作用,实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用,避免损坏波纹管。并且结构合理,运行稳定,极大减少了管道线路的后期维护。
