BQYP型曲管压力平衡补偿器

曲管压力平衡补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该膨胀节为波纹管式结构,内由压力平衡波纹管和补偿波纹管组成,通过压力平衡波纹管平衡波纹补偿器压力,解除补偿器以及管道的自身推力。 该膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,膨胀节通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。曲管压力平衡补偿器从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移,内压推力自身平衡,本产品应用于不宜设置固定支架的高物位置管线中。

  • 【产品别名】:平衡补偿器、压力平衡补偿器
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
  • 【产品材质】:碳钢,球墨铸铁,不锈钢.
咨询厂家 在线留言

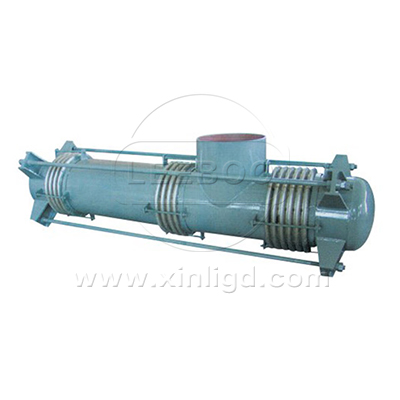

  • BQYP型曲管压力平衡补偿器

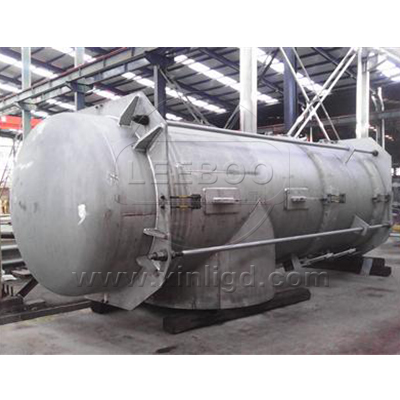

  • BQYP型曲管压力平衡补偿器

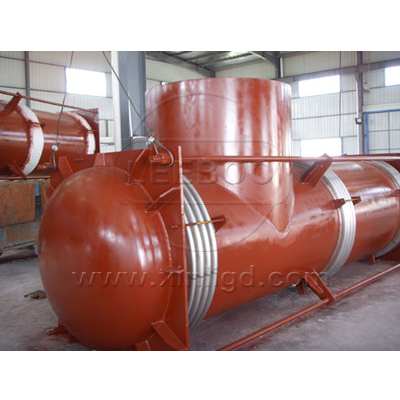

  • BQYP型曲管压力平衡补偿器
  • BQYP型曲管压力平衡补偿器
  • BQYP型曲管压力平衡补偿器
  • BQYP型曲管压力平衡补偿器
  • BQYP型曲管压力平衡补偿器
  • BQYP型曲管压力平衡补偿器

产品特点

曲管压力平衡补偿器从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移,内压推力自身平衡,本产品设置在设置固定支架的高物位置管线中。
安装使用注意事项
1、此类膨胀节一般应用在架空的直管线上,水平安装。
2、膨胀节安装完后,所有的小拉杆须拆除。
3、为减少膨胀节对支座的弹性反力,在安装前可对此类膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。

示意图

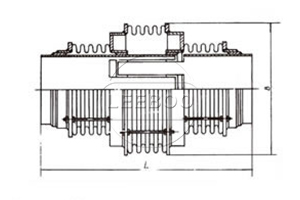

BQYP型曲管压力平衡补偿器

技术参数

BQYP型曲管压力平衡补偿器技术参数

公称通径

Nominal

Diameter

DNmm

总波数

Sum of

wave n



n1/2n2n1大管波数

Number of wave (big pipe)n2

Number of wave

(small pipe)

压力等级

Pressure

grade Mpa

径向外型很大尺寸

Max radial size

mm

压力对应的产品长度

Pressure and related length

Lmm

0.25 0.6

接管J型

Connection tube J

法兰F型

Flange

F

轴向补偿量

Axial compensation mm

轴向刚度

Axial Stiffness N/mm

0.25Mpa 0.6Mpa 0.25Mpa 0.6Mpa 0.25Mpa 0.6Mpa
600 12 4/8 85/1050 53/4410 1173 1220 2000 2250 2024 2274
18 6/12 123/700 80/2940 2300 2600 2324 2624
24 8/16 165/525 106/2200 2700 2950 2724 2974
700 12 4/8 82/1347 54/4945 1331 1365 2000 2250 2024 2274
18 6/12 123/898 80/3297 2300 2600 2324 2624
24 8/16 163/674 108/2473 2700 2950 2724 2974
800 12 4/8 98/1003 45/7228 1474 1520 2000 2250 2024 2274
18 6/12 146/668 68/4819 2300 2600 2324 2624
24 8/16 195/501 90/3614 2700 2950 2724 2974
900 12 4/8 106/1075 55/4628 1634 1670 2000 2250 2024 2274
18 6/12 159/716 83/3085 2300 2600 2324 2624
24 8/16 212/537 110/2314 2700 2950 2724 2974
1000 12 4/8 108/0036 54/5042 1808 1840 2000 2250 2024 2274
18 6/12 162/758 82/3362 2300 2600 2324 2624
24 8/16 215/568 108/2521 2700 2950 2724 2974

产品案例

巩义鑫利与川东北高含硫天然气项目进行的合作

川东北高含硫项目(川东北项目)罗家寨气田净化厂优选列装置于2016年1月25日产出合格商品气并投产,标志着中国石油与美国雪佛龙公司合作开发的川东北项目正式进入生产阶段。该项目是中国陆上很大的合作开发天然气项目之一。
川东北项目地跨四川省和重庆市,占地面积超过800平方公里。中国石油天然气集团公司持有51%的参与权益,优尼科东海有限公司持有49%的参与权益并担任作业者。
川东北罗家寨气田设计年生产能力30亿立方米。已完成5口老井修井和1口新井钻井作业,建成3个井场,具备980万立方米/日井口生产能力;建成30亿立方米/年处理能力净化厂一座、40万吨/年生产能力硫磺厂一座、集气站1个;新建集气干线29千米。
巩义鑫利作为该项目的主要的管道补偿器供应商将竭尽全力提供高效优质的曲管压力平衡补偿器,曲管压力平衡式波纹补偿器安装在管道的拐弯出或设备相连的空间管道上。它能补偿轴向位移、横向位移,而不会对管道系统或其他设备产生内压推力。常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统,且能吸振降噪,保证设备安全运行。
继优选列装置投产后,第二、三列装置将陆续投产,实现罗家寨气田全面达产。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
