刚性防水套管(A型)

防水套管又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道的位置。

  • 【产品别名】:刚性防水套管
  • 【产品规格】:DN50-DN450
  • 【产品】:
  • 【适用范围】:地下工程、化工、钢铁、建筑、化工、刚铁、自来水
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言

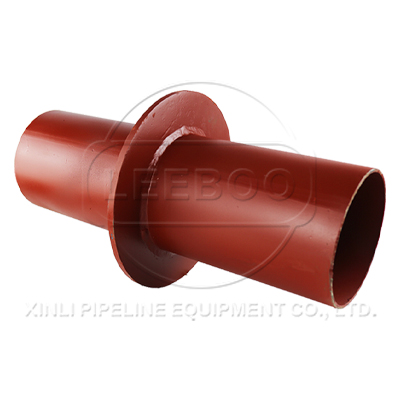

  • 刚性防水套管(A型)

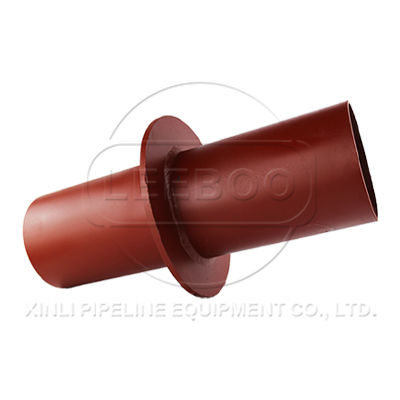

  • 刚性防水套管(A型)

产品特点

一、柔性防水套管:外部焊接止水翼环,内部设有密封垫,法兰内丝连接,根据管道安装的实际情况设计订制,用于墙体两面都需要做防水,建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理,防止结构渗水!
二、刚性防水套管:套管外壁焊接防水翼环。根据设计院下发结构工程图纸,提前将防水套管预埋于混凝土墙内,如果仅仅是考虑管道的穿墙,而不考虑穿墙后,墙体两面的防水性能以及管道的位移变形,就可以选用刚性防水套管,多用于地下室,人防工程的墙体防水。

示意图

技术参数

刚性防水套管(A型)技术参数

DN D1 D2 D3 D4 δ b k 重量(kg) DN D1 D2 D3 D4 δ b k 重量
50 60 80 114 225 3.5 10 4 4.49 500 530 550 590 730 10 16 10 (kg)
65 75.5 95 121 230 3.75 10 4 4.66 600 630 660 690 830 10 16 10 44.54
80 89 110 140 250 4 10 4 5.33 700 720 750 790 920 10 16 10 54.50
100 108 130 159 270 4.5 10 5 6.36 800 820 850 880 1020 10 16 10 61.43
125 133 155 180 290 6 10 6 8.33 900 920 950 980 1120 10 16 10 69.12
150 159 180 219 330 6 10 6 10.06 1000 1020 1050 1080 1230 10 16 10 76.81
200 219 240 273 385 8 12 8 15.9 1200 1220 1250 1290 1430 12 20 12 84.50
250 273 295 325 435 8 12 8 18.68 1400 1420 1450 1490 1630 12 20 12 122.5
300 325 345 377 500 10 14 10 27.40 1600 1620 1650 1690 1830 14 20 14 141.3
350 377 400 426 550 10 14 10 30.95 1800 1820 1850 1900 2040 16 20 16 176.4
400 426 445 480 600 10 14 10 34.35 2000 2020 2050 2100 2240 16 20 16 216.6
450 480 500 530 650 10 14 10 37.85                 239.3

产品案例

魏县投资30亿元年产100万吨高端紧固件项目开工

日前,记者从邯郸市委办公厅获悉,魏县投资30亿元年产100万吨高端紧固件项目开工。该项目由美途实业公司投资建设,主要生产螺栓、塑料尼龙涨栓、外墙保温用锚栓及各类高、精、尖、异型紧固件的设计及制作,产品广泛适用于建筑建造、机械制造、汽车航空等领域。项目建成后生产能力达100万吨,年产值80亿元人民币,解决5000人就业。
此次巩义鑫利作为该项目的主要防水套管供应商,产品质量经得起实践的检验,刚性防水套管:套管外壁焊接防水翼环。根据设计院下发结构工程图纸,提前将防水套管预埋于混凝土墙内,如果仅仅是考虑管道的穿墙,而不考虑穿墙后,墙体两面的防水性能以及管道的位移变形,就可以选用刚性防水套管,多用于地下室,人防工程的墙体防水。魏县紧固件项目采用了巩义鑫利防水套管之后能够有效地保护其管道线路的长久稳定运行。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
