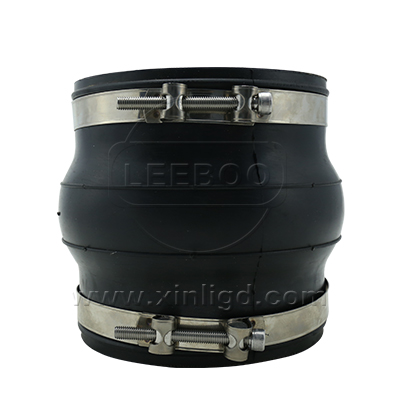

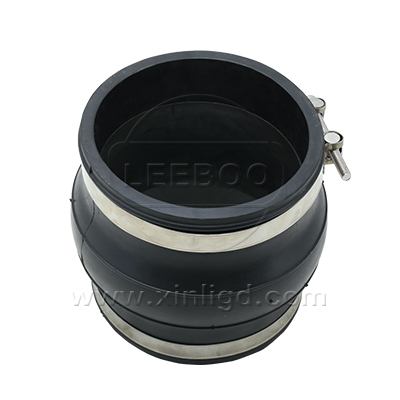

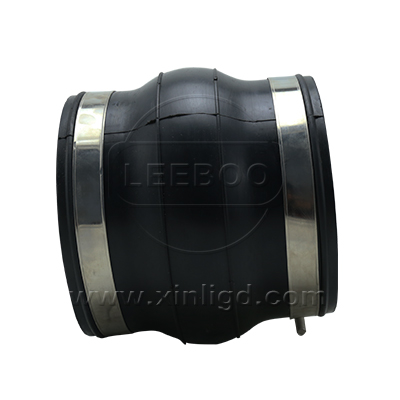

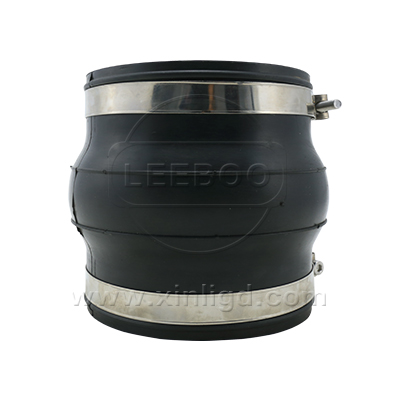

KKT 卡箍式橡胶接头

卡箍式橡胶接头采用卡箍代替法兰盘和螺栓,使用时,可方便地将卡箍式橡胶接头的两端分别套装在要连接的管道上,通过不锈钢卡箍将橡胶接头与管道固定连接;拆卸时松开卡箍即可。卡箍式橡胶接头减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。
卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。按工作压力分:0.1MPa、0.6MPa两个等级。

  • 【产品别名】:卡箍式可曲挠橡胶接头
  • 【产品压力】:0.1MPa-0.6MPa
  • 【产品规格】:【DN32mm-DN2000mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • 卡箍式橡胶接头
  • 橡胶接头
  • 接头
  • KKT 卡箍式橡胶接头
  • 卡箍式橡胶接头
  • 橡胶接头
  • 接头
  • KKT 卡箍式橡胶接头

产品特点

卡箍橡胶接头安装方便,成本低,维修方便。减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。 按工作压力分:0.1MPa、0.6MPa两个等级。 产品用途:与泵、阀门的连接,特别适用于震动较大、冷热变化频繁的管道。产品适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。产品种类有耐油橡胶接头,耐高温橡胶接头,耐酸碱橡胶接头,耐磨橡胶接头,耐海水橡胶接头,耐腐蚀橡胶接头,内部耐油,外部耐高温橡胶接头,耐负压橡胶接头等类型。卡箍式橡胶接头减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。

卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。从而达到补偿管道因热胀冷缩,输水所产生的位移量之目的。它与一般的橡胶接头相比,有以下几个特点:
卡箍式橡胶接头节省了法兰盘和螺栓,节约了工程的开支。
卡箍式橡胶接头管口处不需要翻边,提高了生产效率。
卡箍式橡胶接头简化了安装维修工作,提高了工作效率。
卡箍式采用不锈钢制作,具有耐腐蚀等特点,安装长度参照JGD(KXT)-Df执行或按连接客户用户需要设计。

示意图

卡箍式橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 卡箍 clamp 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)
项目Item |型号Medol KKT-1 KKT-2 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWorking pressure 0.1(1) 0.6(6)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
管外径
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension
压缩Compression
25
1
34
150
6
9
9
14
32
1.25
42
180
7
10
10
15
40
1.5
48.3
180
7
13
11
15
50
2
60.3
180
8
15
12
15
65
2.5
76
180
10
19
13
15
80
3
89
180
12
19
13
15
3
80
180
12
19
13
15
100
4
108
180
12
20
14
15
4
101
180
12
20
14
15
4
110
180
12
20
14
15
4
114
180
12
20
14
15
125
5
133
200
16
25
22
15
5
140
200
16
25
22
15
150
6
159
200
16
25
22
15
6
159
200
16
25
22
15
6
165
200
16
25
22
15
200
8
194
200
16
25
22
15
8
200
200
16
25
22
15
8
219
200
16
25
22
15
250
10
250
200
16
25
22
15
10
273
200
16
25
22
15
10
290
200
16
25
22
15
300
12
325
200
16
25
22
15
350
14
377
200
16
25
22
15
400
16
426
200
16
25
22
15
450
18
480
200
16
25
22
10
500
20
530
200
16
25
22
10
600
24
630
200
16
25
22
10
700
28
720
200
16
25
22
10
800
32
820
260-350
18
25
22
10
900
36
920
260-550
18
25
24
10
1000
40
1020
260-350
18
25
24
10
1200
48
1220
260-550
18
25
24
10
1400
56
1420
260-550
20
26
26
10
1600
64

260-550
20
26
26
10
1800
72

260-550
20
26
26
10
2000
80

260-550
20
26
26
10
注:1、特殊要求可按用户图纸制作,橡胶球体做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.

产品案例

卡箍橡胶接头造福山东金岭集团管道系统

12月9日,由山东金岭集团盐化工循环产业园项目在江苏淮安开工奠基。项目分两期建设,一期达产后,将实现销售收入200亿元。力争一期项目计划于2017年底建成投产。卡箍橡胶接头造福山东金岭集团管道系统,巩义鑫利作为此项目的主要卡箍橡胶接头的供应商将竭尽全力做好橡胶接头的供应工作,确保产品质量。
据悉,该项目投资200亿元,将建设120万吨子膜烧碱项目、70万吨甲烷氯化物项目、70万吨双氧水项目、30万吨甲醇制丙烯项目、20万吨双氧水法环氧丙烷项目、10万吨己内酰胺项目、10万吨苯胺项目、6万吨环氧氯丙烷项目以及配套70万千瓦热电联产项目、专业码头航运项目、盐矿开采管道项目。
巩义鑫利生产的卡箍橡胶接头严格按照~生产标准生产,巩义鑫利生产的卡箍橡胶接头严格按照~标准,每一步都是准确到位,我们还有专门的检测设备,针对每一台出厂的橡胶接头都做到检测,质量到位的原则,全心全意为客户提供良好的卡箍橡胶接头。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
