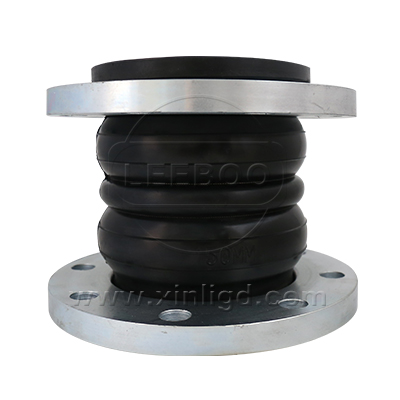

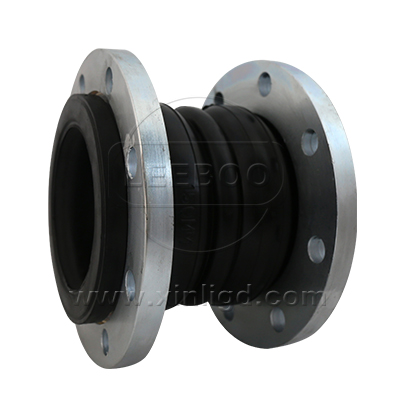

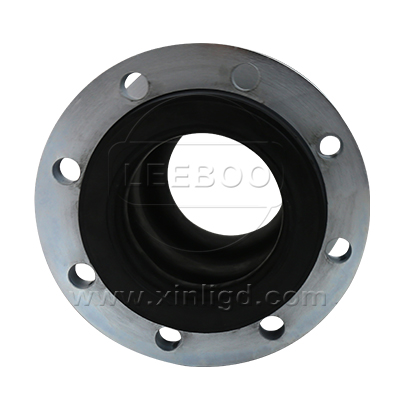

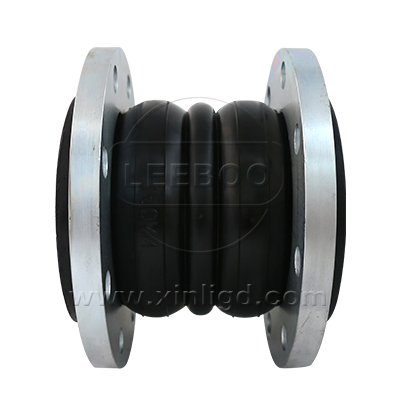

KST-F 双球体限位橡胶接头

KST-F型双球体橡胶接头采用多波设计增加了橡胶接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等,它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。

  • 【产品别名】:可曲挠双球体橡胶接头、双球体橡胶软连接
  • 【产品压力】:1.0MPa-2.5MPa
  • 【产品规格】:【DN40mm-DN600mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
咨询厂家 在线留言
  • 橡胶接头
  • 限位橡胶接头
  • 双球体限位橡胶接头
  • KST-F 双球体限位橡胶接头
  • 橡胶接头
  • 限位橡胶接头
  • 双球体限位橡胶接头
  • KST-F 双球体限位橡胶接头

产品特点

双球体橡胶接头能够减少震动、降低噪音、伸缩性好,使用方便。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,吸振能力强。

由于双球体橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。

双球体橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道降震降噪、补偿位移的接头。鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

示意图

双球体橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
项目Item |型号Medol KST-F-1 KST-F-2 KST-F-3 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
角向偏转
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension 压缩Compression
40 1.5 165 10 20 20 30
50 2 165 10 20 20 30
65 2.5 175 10 20 20 30
80 3 175 10 20 20 30
100 4 225 15 30 25 30
125 5 225 15 30 25 30
150 6 225 15 30 25 30
200 8 325 20 40 30 30
250 10 325 20 40 30 30
300 12 325 20 40 30 30
350 14 325 20 40 30 30
400 16 340-400 20 40 30 30
450 18 340-400 25 45 30 30
500 20 340-400 25 45 30 30
600 24 340-400 25 45 30 30
注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品,管道需要有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰。

Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
3.Matching flanges of rubber joints shall be valve flanges .

产品案例

双球体限位橡胶接头造福丹徒区321项目
巩义鑫利双球体限位橡胶接头造福丹徒区“321项目。今年以来,丹徒区成立了以区主要优异为组长的重大项目推进优异小组,建立健全项目挂钩、每周调度、联合督查、考核奖惩等推进机制,全区321重大产业项目建设推进工作取得良好成效,一系列亮点工程竣工或投产运营,成为今后若干年丹徒经济发展新的助推引擎。

所谓重大产业项目,是指30亿元好制造业、20亿元现代服务业、1亿元现代农业项目。随着园区发展品质不断提升,全区好制造业、现代服务业和农业的产业集聚成效已经显现,特别是总投资120亿元的北汽项目、40亿元的软件科技园、总投资50亿元的孟家港物流园等一批在手、在建重大产业项目快速推进,为园区发展提供了强大引擎,园区发展渐入佳境。现代工业的发展离不开管道行业的繁荣,管道行业的繁荣能够促进双球体限位橡胶接头行业的发展,二者相辅相成,对于管道的长治久安起到了重要的保障作用。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
