KWT 90度橡胶弯头

KWT型90度橡胶弯头系内胶层、增强层、外胶层模压硫化成型的橡胶弯球头和松套金属法兰组成。可曲挠橡胶弯头耐压高、弹性好,性能优越,使用寿命长,位移补偿量大、吸振降噪效果明显,安装维修方便,便于金属管路的转向施工,已经成为目前广泛应用的新型管路柔性连接配件。


  • 【产品别名】:90度橡胶弯头、90度橡胶软连接、90度橡胶挠性接头、90度橡胶管接头等
  • 【产品压力】:0.6MPa-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言

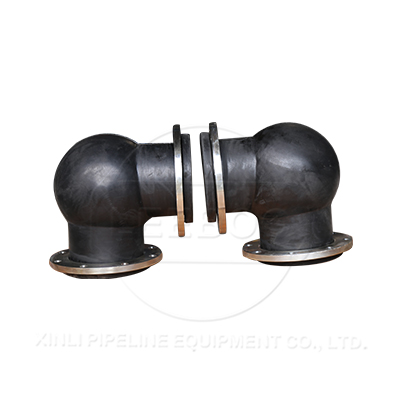

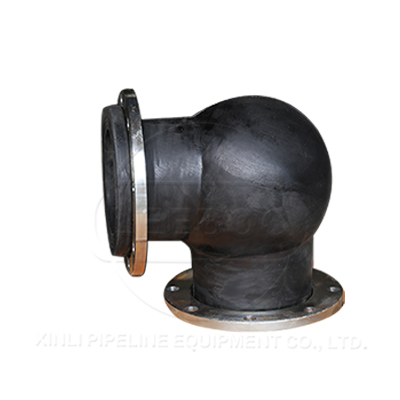

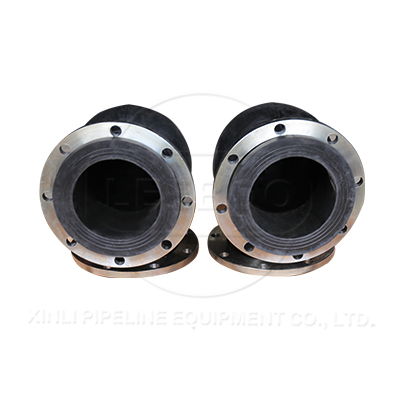

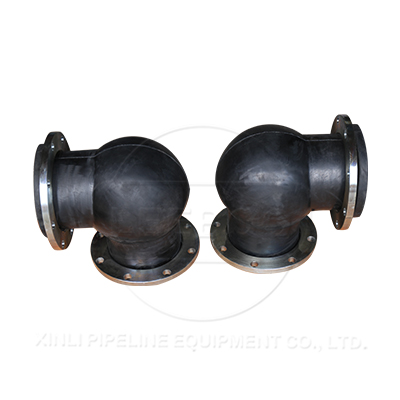

  • 90度橡胶弯头
  • 90度橡胶弯头

产品特点

1.该产品可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。
3.材料属橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。
4.如架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5.如管路压力过高时,应用螺栓将两端法兰连在一起。
6.法兰连接如用其它标准,可另行说明。本产品工作压力等级分1.0MPa,1.6MPa,2.5MPa。
7.可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特殊材料的橡胶接头,不可盲目串用或通用。

KWT型90度橡胶弯头在安装时先将接头法兰与对应法兰孔位置相照应,然后将固定螺丝穿过法兰孔,并用板手将螺帽锁紧。可广泛用于建筑给水排水、暖通空调、冶金、化工、造纸、卫生、船舶、消防、制药等行业的各种管道系统的柔性连接。巩义鑫利专业生产 :90度橡胶弯头,为您免费提供90度橡胶弯头应用解决方案,90度橡胶弯头价格,详解90度橡胶弯头各种使用工况资料,提供90度橡胶弯头报价等信息。鑫利产品严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

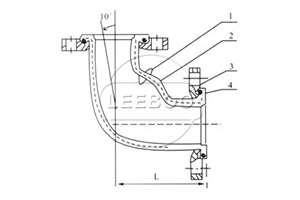

示意图

90度弯头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)



项目Item |型号Medol KWT-1 KWT-2 KWT-3
工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.0(45)
真空度Kpa(mm/HG)Vacuum 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature -15℃~+115℃(特殊可达-30℃~+250℃)-15℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.



公称通径Nominal Diameter DN

长度Length(mm) 各向允许移位Allowable displacement in all directions
mm inch X X' Y Y' Z Z'
50 2 140 20 16 20 16 16 16
65 2.5 140 20 16 20 16 16 16
80 3 150 20 16 20 16 16 16
100 4 160 20 16 20 16 16 16
125 5 180 20 16 20 16 16 16
150 6 200 20 16 20 16 16 16
200 8 230 20 16 20 16 16 16
250 10 280 20 16 20 16 16 16
300 21 330 20 16 20 16 16 16

产品案例

鑫利90度橡胶弯头与中国铝业的合作项目

近日中国铝业正式批复了包铝50万吨合金铝项目的开工请示,同意内蒙古华云新材料有限公司50万吨合金铝产品结构调整升级技术改造项目开工建设。批复同时要求,包铝要严格按照有关建设项目管理制度组织实施,确保工程质量,严格控制投资,合理安排施工进度,切实保证项目顺利实施。
12月10日,公司召开了华云50万吨合金铝项目总指挥部工作例会,公司优异柴永成、蔡旭、乔元刚、韩效义及相关部门负责人参加会议。会上,各相关部门汇报了前期准备工作、项目进展情况及需要解决的问题,项目监理单位通报了项目建设情况及存在问题。公司各分管优异分别对各自分管工作进行安排部署,并就项目相关工作推进提出了要求。
鑫利将严格要求自身,将90度橡胶弯头质量做到精益求精,严格原材料从进厂,加工,组装,质检等各个环节的生产要求,产品符合用户的实际要求。该产品一般安装在管道的拐弯处,能够有效的降低轴向推力对于管道线路造成的影响,从而延长管道的使用寿命。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
