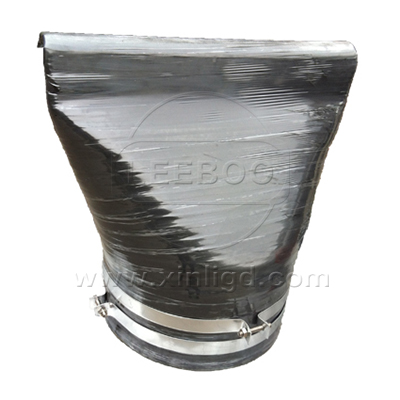

套接式鸭嘴阀

套接式鸭嘴阀是一种特殊结构,外形呈鸭嘴状,具有正向排流,反向止回功能的新型给排水阀门产品。该阀门没有活动组件,免维修。可以给直管、法兰管、水泥管、玻璃钢管配套,广泛应用于海岸、沙滩、码头、水库、市政排洪、污水池排放、气味阻隔、泵站系统等各种出水排放口。套接式鸭嘴阀具有缓冲、消音性能,免维护和无腐蚀等优点。它在密封性能,恶劣环境下工作性能及提高海水净化性能等远胜于拍门,解决了传统拍门或蝶形止回阀因很多机械故障运行状况不良、泄漏大、阀座磨损、零件变形和腐蚀、噪音大、需经常维修更换的技术难题。被称作是绿色~阀门。套接式鸭嘴阀用于污水系统,排放系统,水泵出口提升泵站及液下曝气系统。

本产品百分之百的弹性橡胶结构,卡箍为不锈钢或耐磨耐腐蚀材料;免维护,防止倒灌,固体颗粒卡塞仍然能紧密关闭;不会在开启及关闭时冻结;开启水头损失少;为客户的特殊要求定制,经久耐用,使用寿命长,可达五十年。以氯丁橡胶,丁晴橡胶,氟橡胶等为制作材料。

  • 【产品别名】: 套接鸭嘴阀
  • 【产品规格】:DN50-DN450
  • 【产品】:
  • 【适用范围】:化工、钢铁、建筑、化工、刚铁、自来水
  • 【产品材质】:天然橡胶



咨询厂家 在线留言
  • 套接式鸭嘴阀
  • 套接式鸭嘴阀

产品特点

套接式鸭嘴阀能有效地防止倒流倒灌和沉淀物生成,与以往固定圆管的出水口不同的是:套接式鸭嘴阀的射流速度与出口流量呈复杂的非线性关系,试验表明,套接式鸭嘴阀排出的污水达到有效混合所需的流速,远比圆形管道同样的混合所需的流速小的多,对不同的阀门端口流量特性进行各种试验,同时对这些试验数据进行分析,得出一个普遍的二维内部动力学计算公式,这些试验结果显示,使用套接式鸭嘴形的阀门,能使扩散更稳定,同时射流速度大,能量也大,用激光测速技术对鸭嘴阀口喷射流的混合区域附近进行了研究,结果显示鸭嘴形的排放口比标准圆型喷口有着更好的扩散作用。
套接式鸭嘴阀特殊的外形结构使其能够方便快捷的防止倒流倒灌,省时又省力。又因为其结构简单,所以几乎在使用过程中不用花费什么维修工作。套接式鸭嘴阀按照~标准设计,质量好价格优,结实耐用,弹性充足,具有正向流入,反向逆止的功能.

示意图

技术参数

套接式鸭嘴阀

配合管道通径Matching Pipeline Diameter



阀门台阶Valve Step(A) 管道连接Pipeline Touching(B>)
1/2″~3/4″

15

15

1″~1-1/4″

20

20

1-1/2~2-1/2 25

25

3″ 40

40

4″

50

50

6″

50

50

8″ 50

50

10″ 50

50

12″~14″ 100

100

16″~20″

150

150

24″~36″

200

200

42″ 250

250

48″~60″ 300

300

72″ 400

400

说明:DN800~1800(32″~72″)双包箍    Note:DN800~DN1800(32″~72″) double hoops

产品案例

国电哈密大南湖煤电一体化火电项目#2机组


今年以来,第8台由上海发电机厂制造的汽轮发电机组加入商运行列。与哈密南至郑州800千伏特高压直流输电工程配套建设的煤电项目国电哈密能源开发有限公司266万千瓦#2机组,2016年2月2日21:30顺利通过168h试运行,目前发电机组各项运行指标良好。
国电哈密大南湖煤电一体化266万千瓦工程位于哈密南湖乡南部戈壁滩,项目按照煤电一体化坑口电站建设模式建设,采用上海发电机厂制造的660MW级水氢氢型汽轮发电机组,并同步建设烟气除尘、脱硫、脱硝装置,是符合~能源产业政策的高参数、大容量、高效率、高度节水、煤电一体化坑口电厂,是在新疆采用的首台超超临界空冷机组,各项消耗性指标和污染物排放指标优于常规火电机组。
巩义鑫利此次向该项目供应了20多台大型污水止回阀,能够确保管道运行的长治久安,套接式鸭嘴阀特殊的外形结构使其能够方便快捷的防止倒流倒灌,省时又省力。又因为其结构简单,所以几乎在使用过程中不用花费什么维修工作。鑫利套接式鸭嘴阀按照~标准设计,质量好价格优,结实耐用,弹性充足,具有正向流入,反向逆止的功能.
哈密作为~确定的千万千瓦级煤电基地,是疆电外送的核心输出口和重要支撑电源,随着哈密南至郑州800千伏特高压直流输电工程是疆电东送早期特高压项目的建成投运,输电能力将达到800万千瓦,目前,围绕疆电外送战略的实施,上海电气加大了参与程度和投入力度。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
