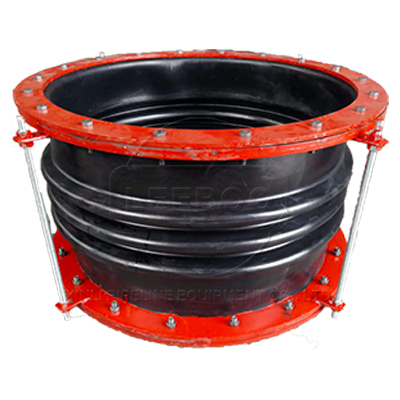

FUB 圆形风道橡胶补偿器

风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的佳配套件。

  • 【产品别名】:橡胶补偿器、风道补偿器
  • 【产品规格】:【DN800mm-DN3200mm】
  • 【产品颜色】:红色,可根据客户要求调色.
  • 【产品】:
  • 【适用范围】:【排烟脱硫,除尘设备,空气加热,助流鼓风等设备】
  • 【产品材质】:主体材料为金属,主要材料为橡胶
咨询厂家 在线留言
  • 橡胶补偿器
  • 风道橡胶补偿器
  • 圆形风道橡胶补偿器
  • FUB 圆形风道橡胶补偿器
  • 橡胶补偿器
  • 风道橡胶补偿器
  • 圆形风道橡胶补偿器
  • FUB 圆形风道橡胶补偿器

产品特点

1、具有良好的反复位移(变化)还原性,能在较小尺寸范围内提供较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。

2、具有优越的吸声隔震功能,能有效的减少和消除锅炉、风机等系统品声和震动的传递。

3、无力的传递损耗,减少了设计程序,无需增加其它辅助设施。

4、具有较高耐热和耐腐蚀性能,永不生锈,减少维修费用。

5、具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

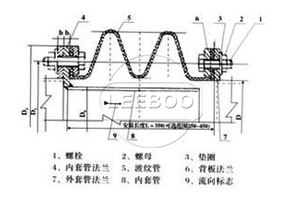

示意图

FUB-圆形风道橡胶补偿器

技术参数

FUB圆形风道橡胶补偿器

工作性能Technical performance FUB
补偿长度compensation ±90mm
工作压力Working pressure ≤4500pa
温度范围Temperature range -40℃-300℃
安装长度Installation length 300-450mm
拉伸长度变化率Variation rate of extension ≤15%
两端支架间距支架之和Distance between fixed brackets on the both ends ≤15m
两端滑动支架间距Distance between flexible brackets on the both ends 2-4m
胶料性能Performance of rubber
拉伸强度Tensile strength ≥12Mpa
扯断长率Elongation at failure ≥300%
扯断长久变形Permanent set at break ≤25%
硬度Rigidity 58±3°

热空气考化Aging in the heated air

72℃×72h

拉断伸长变化率Change in elongation at break

≥20%
型号Model(mm)

管外径External Diameter of Pipe D

D1 D2 D3 法兰厚度Flange thickness mm 连接螺栓数量No.of connecting bolts nxФM 重量Weight kg
FUB800 812 950 1000 850 8 24×M22 184.6
FUB900 912 1050 1100 950 203.6
FUB1000 10212 1150 1200 1052 10 30×M22 221.9
FUB1100 1112 1250 1300 1152 240.7
FUB1200 1212 1350 1400 1252 259.5
FUB1300 1312 1450 1500 1352 278.3
FUB1400 1412 1550 1600 1452 30×M22 357.3
FUB1500 1512 1650 1700 1552 36×M22 391.2
FUB1600 1614 1750 1800 1654 10 426.3
FUB1700 1714 1850 1900 1754 449.7
FUB1800 1814 1950 2000 1854 44×M22 481.0
FUB1900 1914 2050 2120 1954 533.4
FUB2000 2016 2170 2240 2056 619.9
FUB2100 2116 2270 2340 2156 12 54×M30 753.3
FUB2200 2216 2370 2440 2256 785.3
FUB2300 2316 2470 2540 2356 817.2
FUB2400 2416 2570 2640 2456 800.2
FUB2500 2516 2670 2740 2556 881.2
FUB2600 2616 2770 2840 2656 14 64×M30 913.2
FUB2800 2816 2970 3040 2856 986.5
FUB3000 3016 3170 3240 3056 1050.5
FUB3200 3216 3370 3440 3256 1114.6

产品案例

巩义鑫利与川东北高含硫天然气项目合作现场

川东北高含硫项目(川东北项目)罗家寨气田净化厂优选列装置于2016年1月25日产出合格商品气并投产,标志着中国石油与美国雪佛龙公司合作开发的川东北项目正式进入生产阶段。该项目是中国陆上很大的合作开发天然气项目之一。
川东北项目地跨四川省和重庆市,占地面积超过800平方公里。中国石油天然气集团公司持有51%的参与权益,优尼科东海有限公司持有49%的参与权益并担任作业者。
川东北罗家寨气田设计年生产能力30亿立方米。已完成5口老井修井和1口新井钻井作业,建成3个井场,具备980万立方米/日井口生产能力;建成30亿立方米/年处理能力净化厂一座、40万吨/年生产能力硫磺厂一座、集气站1个;新建集气干线29千米。
巩义鑫利生产的风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的很佳配套件。该产品继优选列装置投产后,第二、三列装置将陆续投产,实现罗家寨气田全面达产。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
