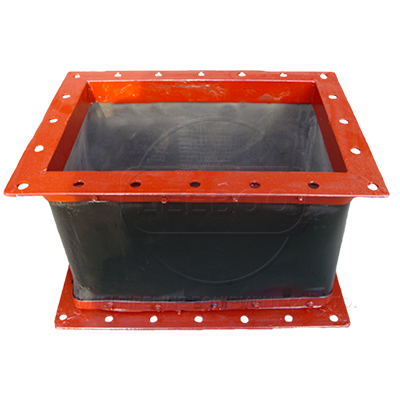

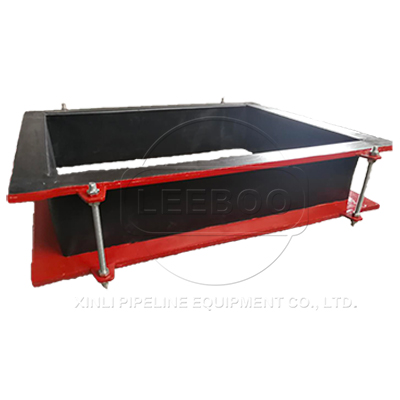

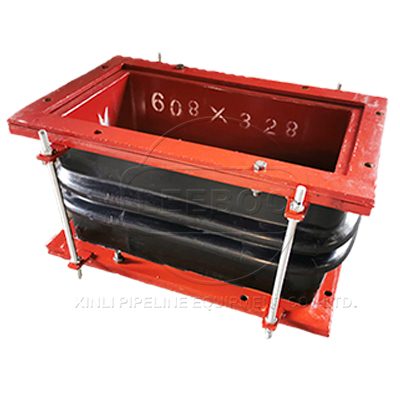

FVB 矩形风道橡胶补偿器

FVB型风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装。是环境保护领域中一种极为理想的减震、降噪、消烟除尘的佳配套件。

  • 【产品别名】:风道橡胶补偿器、矩形橡胶补偿器
  • 【产品规格】:【DN500mm-DN3200mm】
  • 【产品颜色】:红色,可根据客户要求调色.
  • 【产品】:
  • 【适用范围】:【排烟脱硫,除尘设备,空气加热,助流鼓风等设备】
  • 【产品材质】:主体材料为金属,主要材料为橡胶
咨询厂家 在线留言
  • 风道橡胶补偿器
  • 矩形风道橡胶补偿器
  • FVB 矩形风道橡胶补偿器
  • 风道橡胶补偿器
  • 矩形风道橡胶补偿器
  • FVB 矩形风道橡胶补偿器

产品特点

1、橡胶具有良好的反复位移(变化)还原性,能在较小尺寸范围内提供较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。

2、橡胶具有优越的吸声隔震功能,能有效的减少和消除锅炉、风机等系统品声和震动的传递。

3、橡胶无力的传递损耗,减少了设计程序,无需增加其它辅助设施。

4、橡胶具有较高耐热和耐腐蚀性能,永不生锈,减少维修费用。 是环境保护领域中一种极为理想的减震、降噪、消烟除尘的很佳配套件。橡胶波纹管是V型的,具有更大的单位伸缩位移。

5、橡胶具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

示意图

FVB-矩形风道橡胶补偿器

技术参数

FVB-矩形风道橡胶补偿器技术参数

工作性能Technical performance FVB
补偿长度compensation ±100mm
工作压力Working pressure ≤4500pa
温度范围Temperature range -40℃-30℃
安装长度Installation length 300-450mm
拉伸长度变化率Variation rate of extension ≤15%
两端支架间距支架之和Distance between fixed brackets on the both ends
两端滑动支架间距Distance between flexible brackets on the both ends
胶料性能Performance of rubber
拉伸强度Tensile strength

≥12Mpa

扯断长率Elongation at failure ≥300%
扯断长久变形Permanent set at break ≤25%
硬度Rigidity 58±3o

热空气考化Aging in the heated air

72℃×72h

拉断伸长变化率Change in elongation at break

≥20%
型号Model(mm) 管外径External Diameter of Pipe D D1 D2 D3 b 连接螺栓数量No.of connecting bolts nxФM 重量Weight kg
FVB500 529 600 640 469 8 16×M16 89.8
FVB600 630 705 755 570 114.6
FVB700 720 810 860 660 18×M16 134.8
FVB800 820 920 975 760 18×M20 192.0
FVB900 920 1020 1075 860 20×M20 213.8
FVB1000 1020 1120 1175 960 24×M20 241.6
FVB1100 1120 1220 1275 1060 10 263.0
FVB1200 1220 1320 1375 1160 30×M22 312.6
FVB1300 1320 1420 1475 1260 335.0
FVB1400 1420 1520 1575 1360 36×M22 369.6
FVB1500 1520 1630 1685 1440 36×M22 349.4
FVB1600 1620 1730 1785 1540 477.5
FVB1700 1720 1830 1885 1640   44×M22 515.9
FVB1800 1820 1930 1985 1740 536.0
FVB1900 1920 2030 2085 1840 565.2
FVB2000 2000 2130 2185 1940 12 44×M27 725.2
FVB2200 2020 2340 2410 2140 50×M27 881.8
FVB2400 2420 2540 2610 2340 14 54×M27 953.0
FVB2500 2520 2640 2710 2440 56×M30 1057.5
FVB2600 2620 2760 2810 2540 58×M30 1098.4
FVB2800 2820 2960 3030 2740 60×M30 1260.9
FVB3000 2030 3160 3230 2940 64×M30 1347.8
FVB3200 3220 3360 3430 3140 72×M30 1441.5

产品案例

巩义鑫利与中化三建签订的非金属补偿器的合作项目

1月15日,中化三建签订甘肃华盛精细化工有限公司300万吨/年提质煤综合利用项目施工合同,合同价款2.6亿元。
该项目位于甘肃省白银市技术开发区银南工业园,包括300万吨/年提质煤综合利用及45万吨/年新工艺芳烃项目。其中,芳烃项目以高温煤焦油、中低温煤焦油等为原料,采用悬浮床加氢工艺,建设45万吨/年新工艺芳烃装置。
该项目的高温管道系统采用的是巩义鑫利供应的FVB型矩形风道橡胶补偿器 ,该产品具有减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的很佳配套件。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
