高压自密封旋转补偿器

高压自密封旋转补偿器的作用是借其旋转来吸收热力管道的热位移,以起到热补偿的作用。因此旋转筒结构是否合理是至关重要的。高压自密封旋转补偿器的整体优点,技术上采用完全不同其他补偿器的非传统原理。压力和密封力两者结合的方式,组合成一个外圆密封结构。其中的密封材料,使用国内很好的密封材料,理论上可以使用在整1000度温差中,即-200℃~800℃的环境中。本产品采用为科学的密封结构,通过减少密封面及密封材料双重摩擦力下,可以保证10年内的材料不需要在装。

  • 【产品别名】:自密封旋转补偿器
  • 【产品规格】:【DN100mm-DN1600mm】
  • 【产品颜色】:蓝色,可根据客户要求调色.
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • 旋转补偿器
  • 高压自密封旋转补偿器
  • 旋转补偿器
  • 高压自密封旋转补偿器

产品特点

高压自密封旋转补偿器由旋转筒、压盖法兰、弹簧、紧固法兰、导向滑圈、填料、挡环、限位环、外套管、变径管、螺杆、螺母构成。紧固法兰、弹簧、压盖法兰与外套管法兰之间用螺栓把紧,它们与旋转筒之间分别用导向滑圈进行径向旋转以便有利于旋转筒的转动。高压自密封旋转补偿器具有补偿能力大,流体阻力和变形应力小,无盲板力且对固定支座的作用力小等优点。同时在此设备上增设了可注填料装置这一好技术,使得该设备密封性能更加稳定可靠。即使长时间运行出现渗漏时,也可不需停气减压便可维护且十分方便快捷。特别对远距离热能的输送,有明显的经济效益和社会效益。

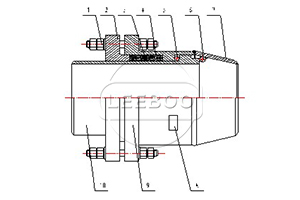

示意图

高压自密封旋转补偿器

技术参数

产品案例

川东北高含硫天然气项目

川东北高含硫项目(川东北项目)罗家寨气田净化厂优选列装置于2016年1月25日产出合格商品气并投产,标志着中国石油与美国雪佛龙公司合作开发的川东北项目正式进入生产阶段。该项目是中国陆上很大的合作开发天然气项目之一。
川东北项目地跨四川省和重庆市,占地面积超过800平方公里。中国石油天然气集团公司持有51%的参与权益,优尼科东海有限公司持有49%的参与权益并担任作业者。
川东北罗家寨气田设计年生产能力30亿立方米。已完成5口老井修井和1口新井钻井作业,建成3个井场,具备980万立方米/日井口生产能力;建成30亿立方米/年处理能力净化厂一座、40万吨/年生产能力硫磺厂一座、集气站1个;新建集气干线29千米。
巩义鑫利生产的高压自密封旋转补偿器具有补偿能力大,流体阻力和变形应力小,无盲板力且对固定支座的作用力小等优点。同时在此设备上增设了可注填料装置这一好技术,使得该设备密封性能更加稳定可靠。即使长时间运行出现渗漏时,也可不需停气减压便可维护且十分方便快捷。特别对远距离热能的输送,有明显的经济效益和社会效益。
继优选列装置投产后,第二、三列装置将陆续投产,实现罗家寨气田全面达产。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
