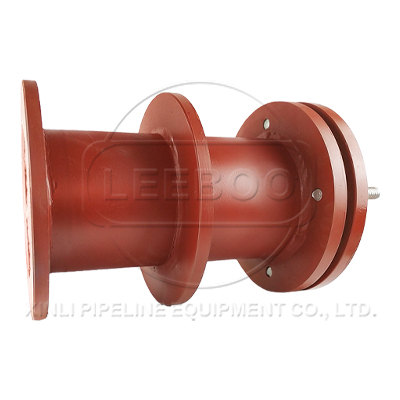

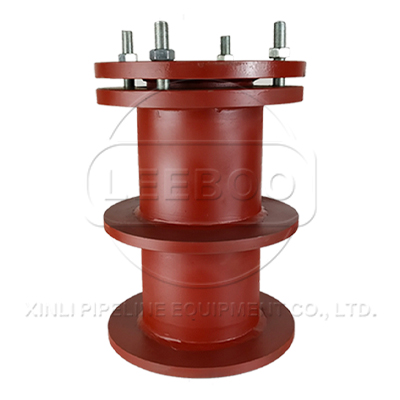

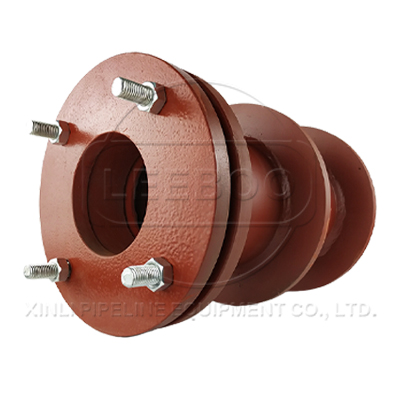

柔性防水套管A型

A柔性防水套管经常用在管道穿过铁道、马路、街道等处,为防止管道受荷载被压坏,而在管道外部设置保护性套管,如:大口径混凝土管道,大口径钢管等避免外力(荷载)直接作用在管道外壁上,造成管道破损,而采取的措施。A柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

  • 【产品别名】: 柔性防水套管
  • 【产品规格】:DN50-DN1000
  • 【产品】:
  • 【适用范围】:地下工程、化工、钢铁、建筑、化工、刚铁、自来水
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • 柔性防水套管A型
  • 柔性防水套管A型
  • 柔性防水套管A型
  • 柔性防水套管A型
  • 柔性防水套管A型
  • 柔性防水套管A型

产品特点

1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法见防水套管图集;柔性防水套管(A型)安装图。 2、柔性防水套管填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

3、密封膏:聚硫密封膏、聚氨酯密封膏。

4、当柔性防水套管采用卷制成型时,周长允许偏差为:D2 ≤600,D2>600±0.0035D2。

5、穿墙处混凝土墙壁厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。

6、柔性防水套管套管的重量以L=300计算,如墙厚大于300时,应另行计算。

7、柔性防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇筑范围应比翼环直径(D5)大200,而且必须将套管一次浇筑于内墙。

示意图

技术参数

柔性防水套管

DN D1 D2 D3 D4 D5 10 ι1 ι2 δ1 δ2 δ3 n-M A型重量(kg)
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.4 /
65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 16.89 17.07
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22
300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20 89.37 90.02
350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20 99.74 100.3
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114 114.8
450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2
700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280 282.3
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344
注:1.订货时务必标明型号及墙壁厚度和插入管的外径。
2.大口通径特殊要求可按客户要求制造。
3.本表尺寸为选择标注,订货时欢迎咨询。

产品案例

巩义鑫利向西安桃园西路雨污水支管工程供应柔性防水套管


3日,记者从西安市市政部门获悉,西郊市政养护管理公司计划于3月5日起对桃园西路(丰登路桃园路段)进行雨污水管道施工,预计工期91天。
桃园西路西起丰登路,东接桃园路,道路红线宽18-25m,车行道宽7米,道路全长约590米。桃园西路全段只有一条d300mm污水管道,管径较小,淤积严重,雨季易造成积水,无法满足沿线群众需求。
本次施工将废除原污水管道,分别新建d600mm、d1000mm雨水管道及d500mm污水管道各一条。施工采取分段全封闭施工。 3月5日开始丰登路口至西电保育院段施工,待该段完工后,进行西电保育院至西电中学段的施工,很后进行西电中学至桃园路口段的施工。施工期间,请过往车辆提前择路分流绕行。
巩义鑫利A柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。柔性防水套管的外部焊接止水翼环,内部设有密封垫,法兰内丝连接,根据管道安装的实际情况设计订制,用于墙体两面都需要做防水,建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理,防止结构渗水。该项目采用我公司的防水套管产品能够有效的提高管道穿墙处的稳定性和安全性。产品质量值得您的信赖。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
