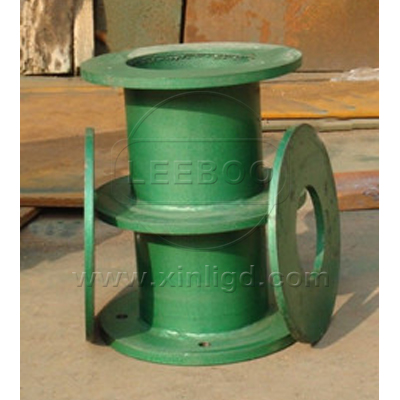

密闭柔性防水套管

04FS02柔性密闭套管用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等单位。柔性密闭套管是为了解决有些地下工程需要管路穿墙而过,而通过处又有严密防水要求;还有些构筑物也需要管路穿墙而过,同时又限制 管路不能因温度变化或外力产生伸缩和位移,更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上,管子从套管中间通过,管子外径与套管中间用填料密封,起到了防水和减振作用。

  • 【产品别名】: 密闭柔性套管
  • 【产品规格】:DN50-DN200
  • 【产品】:
  • 【适用范围】:地下工程、化工、钢铁、建筑、化工、刚铁、自来水
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • 密闭柔性防水套管
  • 密闭柔性防水套管

产品特点

1、柔性密闭套管是按照~标准04FS02制造生产,材料采用Q235-A。

2、柔性填料材料:沥青麻丝,聚苯乙稀板,聚氯乙烯泡沫塑料板。

3、密封膏:聚硫密封膏,聚胺脂密封膏。

安装需注意:

1.穿管处混凝土墙厚应不小于200,否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。

2.钢管和挡圈焊接后经镀锌处理,再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。



示意图

技术参数

密闭柔性防水套管

序号 名称 数量 材料 备注
1 法兰套管 1 Q235-A 焊接件
2 密封圈 1 氯丁橡胶
3 法兰压盖 1 Q235-A 焊接件
4 螺栓 0 Q235-A GB897-88A
5 螺母   Q235-A 41-2000
6 钢管   Q235-A
7 挡板   Q235-A
DN D1 D2 D3 D4 D5 D7 I0 1 2 d1 d2 d3 d1 d2 k n-M
50 60 95 65 145 200 81 65 / 72 30 3.5 4 8 65 86 4 4-M12
65 76 114 80 165 220 96 65 25 72 30 3.7 4 8 80 105 4 4-M12
80 89 127 95 180 235 115 65 25 76 38 4 4 10 95 118 4 4-M12
100 108 146 114 200 255 134 65 25 76 38 4 4.5 10 114 136 4 4-M12
125 133 180 140 235 290 160 65 25 76 38 4 6 10 140 167 6 6-M16
150 159 203 165 260 315 185 65 25 76 38 4.5 6 10 165 190 6 6-M16
200 219 265 226 320 375 246 65 25 76 38 6 6 10 226 226 6 6-M16

产品案例

魏县投资30亿元年产100万吨高端紧固件项目开工

日前,记者从邯郸市委办公厅获悉,魏县投资30亿元年产100万吨高端紧固件项目开工。该项目由美途实业公司投资建设,主要生产螺栓、塑料尼龙涨栓、外墙保温用锚栓及各类高、精、尖、异型紧固件的设计及制作,产品广泛适用于建筑建造、机械制造、汽车航空等领域。项目建成后生产能力达100万吨,年产值80亿元人民币,解决5000人就业。
此次巩义鑫利作为该项目的主要防水套管供应商,产品质量经得起实践的检验,刚性防水套管:套管外壁焊接防水翼环。根据设计院下发结构工程图纸,提前将防水套管预埋于混凝土墙内,如果仅仅是考虑管道的穿墙,而不考虑穿墙后,墙体两面的防水性能以及管道的位移变形,就可以选用刚性防水套管,多用于地下室,人防工程的墙体防水。魏县紧固件项目采用了巩义鑫利防水套管之后能够有效地保护其管道线路的长久稳定运行。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
