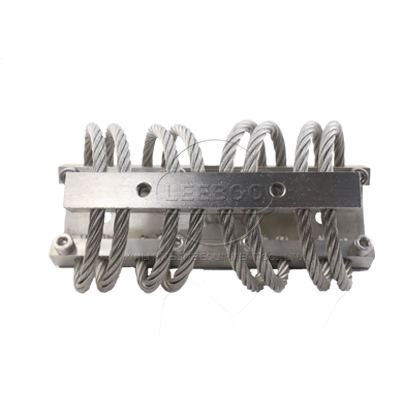

GSG钢丝绳减震器

GSG系列不锈钢丝绳减振器，是GS系列隔振器的基础上取长补短重新设计开发的隔振器，它的正向和侧向的承载能力基本接近，侧向是正向的70%承载能力，钢丝绳支撑结构都呈拱状，因此，稳定性更强，隔振效果也更显著。
该产品可确保隔振系统在承受很大安全冲击（包括地震）条件下具备良好的隔振、缓冲和抗冲性能，适应国内外军用标准所规定的各种恶劣环境条件，多向弹性变形，使用寿命长，安装方式多样。特别适用于舰载、机载、车载等军工、和有特殊抗震要求的工业产品的苛刻环境要求。标准系列产品承载质量能力为10～200kg。也可根据用户特殊技术要求进行非标设计。

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: GSG系列不锈钢丝绳减振器可确保隔振系统在承受很大安全冲击（包括地震）条件下具备良好的隔振、缓冲和抗冲性能，适应国内外军用标准所规定的各种恶劣环境条件，多向弹性变形，使用寿命长，安装方式多样。特别适用于舰载、机载、车载等军工、和有特殊抗震要求的工业产品的苛刻环境要求。标准系列产品承载质量能力为0.1～100kg。也可根据用户特殊技术要求进行非标设计。

适用范围
1、机载、车载、舰载等电子、机械设备与仪器仪表的隔振缓冲。
2、发动机及各种动力机械的基础弹性支承。
3、各类精密电子仪器、仪表、计算机和通讯器材的隔振缓冲。
4、导弹、卫星的运载、导航与发射系统的安全防护。
5、重点基础工程设施与建筑物的隔振抗震。
6、工程机械与通用机械的隔振、抗震与缓冲。
7、高低温、化学污染等恶劣环境下机械、电子设备与设施的隔振缓冲。

示意图: 基础垂向支承、横向和纵向侧悬挂、45°斜支承
GSG-2至GSG-10 结构图：

GSG-12至GSG-100 结构图：

技术参数

型号	荷载(kg)	外形尺寸（mm）
型号	荷载(kg)	L	E	W	H	A	B	M	D
GSG-2	1-2	102	62	59	54	51		5	5.6
GSG-3	2-3	102	62	68	63	51		5	5.6
GSG-5	3-5	102	62	64	60	60		6	6.8
GSG-8	5-8	102	68	63	59	69		6	6.8
GSG-10	8-10	102	68	60	57	69		6	6.8
GSG-12	10-12	132	100	67	63	80	63	6	6.8
GSG-15	12-15	132	100	64	59	80	63	6	6.8
GSG-20	15-20	132	100	75	67	80	63	6	6.8
GSG-30	20-30	180	117	89	86	114	56	6	6.8
GSG-40	30-40	180	126	91	86	138	56	6	6.8
GSG-60	40-60	220	160	106	100	172	72	8	9
GSG-80	60-80	220	160	101	100	160	72	8	9
GSG-100	80-100	266	200	126	107	202	92	8	9
GSG-150	100-150	266	200	125	121	204	92	8	9
GSG-200	150-200	256	200	127	111	95(190)	92	8	9
GSG-250	200-250	290	220	134	118	100(200)	100	10	11

产品案例

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
