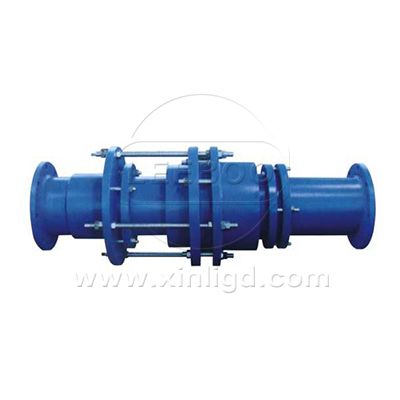

F(FY)型压盖式压力平衡型补偿接头

F(FY)型压盖式压力平衡型补偿接头能够实现管道的轴向位移的补偿,并且通过自身的弹性结构平衡轴向推力,从而节省了支架的安装,节省了大量的工程费用,特别适用于高空的安装。F(FY)型压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成。F(FY)型压盖式压力平衡型补偿接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

  • 【产品别名】:压盖式压力平衡型补偿接头 压盖式平衡型补偿接头
  • 【产品规格】:【DN100mm-DN1200mm】
  • 【产品压力】:0.6-1.6MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢
咨询厂家 在线留言
  • 压盖式压力平衡型补偿接头
  • F(FY)型压盖式压力平衡型补偿接头
  • 压盖式压力平衡型补偿接头
  • F(FY)型压盖式压力平衡型补偿接头

产品特点

轴向伸缩接头本身无法承受介质内压产生的盲板力,所以需要考虑管路的固定,即支架。除了必要的固定与支撑外,支架注意承受的是热胀冷缩和介质内部压力所产生的推力,特别是管路拐弯及三通、四通的位置,支架的造价非常高。

为了降低支架的造价,压缩工程造价又能满足使用要求,主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

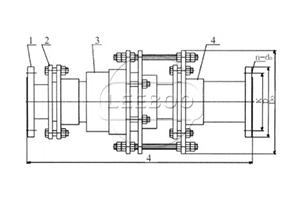

示意图

F(FY)型压盖式压力平衡型补偿接头

技术参数

F(FY)型压盖式压力平衡型补偿接头

公称通径Norminal Diameter DN 外型尺寸Overall Dimension 伸缩量Compensation-lengthδ 法兰连接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa 1.6Mpa
Do L D K n-do D K n-do D K n-do
100 350 1050

±70

210 170 4-Ф18 220 180 8-Ф18 220 180 8-Ф18
150 400 265 225 8-Ф18 285 240 8-Ф23 285 240 8-Ф23
200 75 1200 320 280 340 295 340 295 12-Ф23
250 540 375 335 12-Ф18 395 350 12-Ф23 405 355 12-Ф27
300 620 1350 440 395 12-Ф23 445 400 460 410
350 680 1400 490 445 12-Ф23 505 460 16-Ф23 520 470 16-Ф27
400 770 1450 540 495 16-Ф23 565 515 16-Ф27 580 525 16-Ф30
450 860 1500 ±80 595 550 16-Ф23 615 565 20-Ф27 640 585 20-Ф30
500 920 645 600 20-Ф23 670 620 20-Ф27 715 650 20-Ф33
600 1050 1550 755 705 20-Ф27 780 725 20-Ф30 840 770 20-Ф36
700 1200 1600 860 810 24-Ф27 895 840 24-Ф30 910 840 24-Ф36
800 1360 1800 975 920 24-Ф30 1015 950 24-Ф33 1025 950 24-Ф39
900 1520 1900 1075 1020 24-Ф30 1115 1050 28-Ф33 1125 1050 28-Ф39
1000 1640 2000 1175 1120 28-Ф30 1230 1160 28-Ф36 1255 1170 28-Ф42
1200 1950 2200 1405 1340 32-Ф30 1455 1380 32-Ф37 1485 1390 32-Ф48

产品案例

巩义鑫利与中捷产业园区之间的合作

记者从市发改委获悉,省发改委日前核准了中捷通用机场项目。预计今年上半年开工建设。
此项目为一类通用机场,飞行区等级为2B标准,主要建设内容为:飞行区工程(包括跑道、站坪、防吹坪、航站楼空侧硬化、标记牌、围界、飞行区排水和站坪消防);空管工程(包括航管、气象设施);航站区工程(包括综合楼、油车库,航站区道路及绿化,配套建设场内供电、供(冷)热、供水、排污、通信、安防监控等设施)。项目估算总投资为8226.3万元。此次合作巩义鑫利将作为该项目的主要的管道伸缩接头供应商的角色出现在人们的视野中,巩义鑫利将竭尽全力,生产出很优的伸缩接头,确保管道的长久安稳的运行,以实际行动坚信自己的诺言。此项目的实施将为中捷产业园区及辐射区域内现代农业飞防飞播、产业飞行器制造与试飞等提供基础保障,有利于通航相关产业的聚集和壮大,促进区域经济良好发展。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
