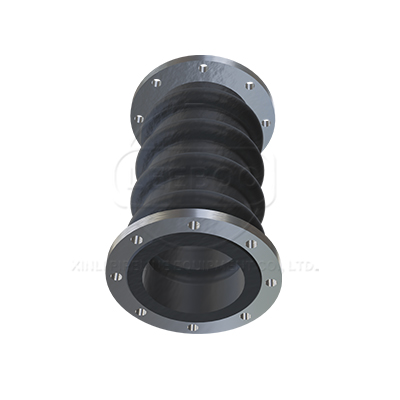

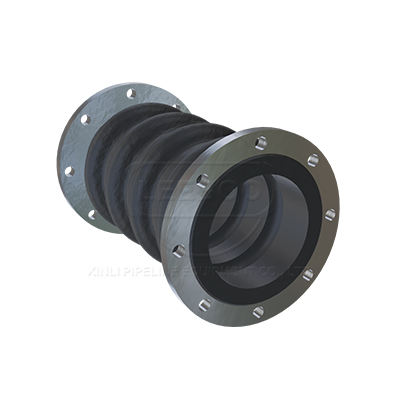

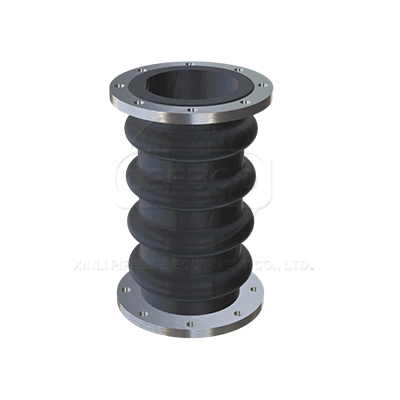

防震柔性接头(4球)

一种高位移吸收橡胶接头,可保护管道免受地震和松软地面引起的不均匀沉降,以及温度引起的膨胀和收缩。机身采用坚固的合成纤维和钢丝加固,因此具有出色的耐压性。内拱结构有效吸收偏心率大、地基不同的建筑物间连接管道引起的不均匀沉降。由于面对面尺寸也很短,设计的自由度很高。经久耐用。机身包覆特殊合成橡胶,耐候性很好,经得起长期使用。



  • 【产品压力】:-90kpa
  • 【适用范围】:下水管道、泵站管道、污水处理厂管道
  • 【产品材质】:橡胶
  • 【工作温度】:-10~60℃
咨询厂家 在线留言

产品特点

防震柔性伸缩接头具有高偏心吸收和耐高压性能的出色功能的柔性膨胀节。机身采用坚固的合成纤维和钢丝加固,因此具有出色的耐压性。内拱结构有效吸收偏心率大、地基不同的建筑物间连接管道引起的不均匀沉降。由于面对面尺寸也很短,设计的自由度很高。经久耐用。机身包覆特殊合成橡胶,耐候性很好,经得起长期使用。
  • 大排量吸收
  • 可更换法兰
  • 内表面平面结构


示意图

技术参数


公称通径DN
Nominal Diameter
(mm)
长度
LengthL(mm)
轴向位移
Axial displacement (mm)
质量(kg) 很大工作压力
Maximum working pressure

伸长Extension

压缩;Compression

内压MPa 负压KPa
用于低压 用于高压 地面
20 450 18 22 2.0 - 1.0 -60
25 450 18 22 3.0 - 1.0 -60
32 450 18 22 4.0 - 1.0 -60
40 450 18 22 4.4 - 1.0 -60
50 450 30 45 5.2 - 1.0 -60
65 450 30 45 7.5 - 1.0 -60
80 450 30 45 7.9 - 1.0 -60
100 450 45 60 9.8 - 1.0 -60
125 450 45 60 14 - 1.0 -60
150 600 60 60 20 - 1.0 -60
200 600 60 60 25 - 1.0 -60
250 600 60 60 34 - 1.0 -60
300 650 60 60 41 0.50 1.0 -40
350 650 60 60 51 0.50 1.0 -40
400 650 60 60 68 0.50 1.0 -40
450 650 60 60 83 0.50 1.0 -40
500 650 60 60 100 0.50 1.0 -40
550 650 60 60 130 0.25 0.75 -30
600 650 60 60 140 0.25 0.75 -30
650 750 60 60 150 0.25 0.75 -30
700 750 60 60 180 0.25 0.75 -30
750 750 60 60 210 0.25 0.75 -30

产品案例

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
