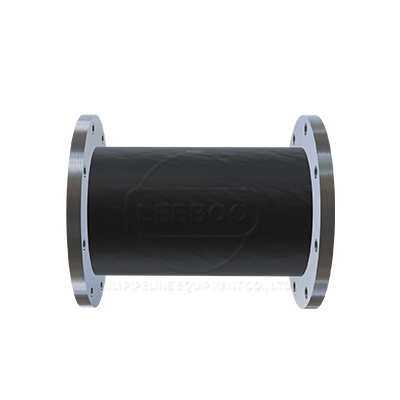

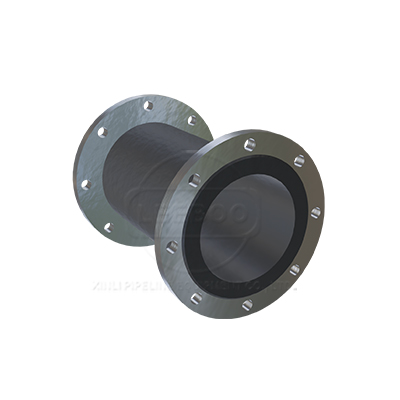

直通式橡胶软管

独特设计的直管型柔性管,可保护管道免受地震和不均匀沉降引起的位移。以螺旋状插入的钢丝提供了高耐压性和横截面积保持能力。它没有拱形结构,结构非常简单,可靠性高。内部以螺旋状嵌入的钢丝提供了高耐压性和截面积保持能力。简单的结构具有很大的价格优势。


  • 【产品压力】:<内压>1.00MPa
  • 【适用范围】:下水管道、泵站管道、污水处理厂配管、一般工厂配管
  • 【产品材质】:橡胶、不锈钢、
  • 【工作温度】:-10 至 60°C
咨询厂家 在线留言

产品特点

它没有拱形结构,结构非常简单,可靠性高。内部以螺旋状嵌入的钢丝提供了高耐压性和截面积保持能力。简单的结构具有很大的价格优势。

示意图

技术参数

公称通径DN
Nominal Diameter
(mm)
长度
LengthL(mm)
轴向位移
Axial displacement (mm)
质量(kg) 负压kpa


伸长Extension

压缩;Compression

地面 掩埋
25 350 25 15 3.5 -90 -90
32 350 25 15 4.2 -90 -90
40 350 25 15 4.6 -90 -90
50 350 25 15 5.4 -90 -90
65 350 25 15 7.2 -90 -90
80 350 25 35 7.7 -90 -90
100 350 25 35 9.5 -90 -90
125 400 30 40 15 -90 -90
150 500 40 50 20 -90 -60
200 500 40 50 29 -90 -50
250 500 40 50 36 -70 -20

产品案例

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
