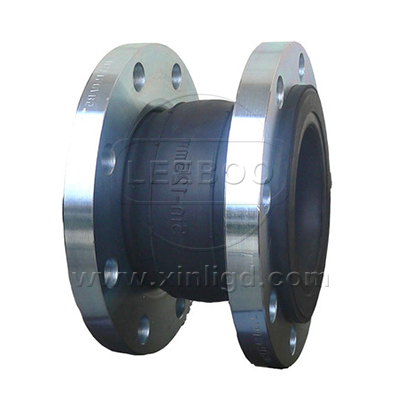

船用橡胶接头

船用橡胶接头又叫橡胶软接头,橡胶接头,橡胶柔性接头,橡胶弹性接头,减振器,管道减震器等.是一种高弹性,高气密性,耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成。

  • 【产品别名】:可曲挠橡胶接头、橡胶软连接
  • 【产品压力】:0.6MPa-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
咨询厂家 在线留言
  • 橡胶接头
  • 船用橡胶接头
  • 橡胶接头
  • 船用橡胶接头

产品特点

船用橡胶接头系用于金属管道之间起挠性连接作用的中空橡胶制品。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低震动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。该产品是鑫利公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。船用橡胶接头的特点:内部致密度高、能承受较高压力、弹性变形效果好。船用橡胶接头的优点:减震、降噪、轻巧、~。船用橡胶接头的用途:与泵、阀门的连接,特别适用于震动较大、冷热变化频繁的管线。

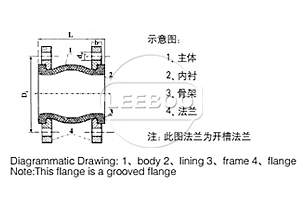

示意图

船用橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension 压缩Compression
32 1.25 95 6 9 9 15
40 1.5 95 6 10 9 15
50 2 105 7 10 10 15
65 2.5 115 7 13 11 15
80 3 135 8 15 12 15
100 4 150 10 19 13 15
125 5 165 12 19 13 15
150 6 180 12 20 14 15
200 8 210 16 25 22 15
250 10 230 16 25 22 15
300 12 245 16 25 22 15
350 14 255 16 25 22 15
400 16 255 16 25 22 15
450 18 255 16 25 22 15
500 20 255 16 25 22 15
600 24 260 16 25 22 15
700 28 260 16 25 22 15
800 32 260 16 25 22 15
900 36 260 16 25 22 15
1000 40 260 18 26 24 15
1200 48 260 18 26 24 15
1400 56 350 20 28 26 15
1600 64 350 25 35 30 10
1800 72 350 25 35 30 10
2000 80 350 25 35 30 10
2200 88 400 25 35 30 10
2400 96 400 25 35 30 10
2600 104 400 25 35 30 10
2800 112 400 25 35 30 10
3000 120 400 25 35 30 10
注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰。
Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally,other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
3.Matching flanges of rubber joints shall be valve flanges

产品案例

鑫利船用橡胶接头又为我国造船行业再创佳绩
在2月25日举行的鉴定会上,海军装备技术研究所某室承担完成的新型~水线防污涂料研究项目获得军内外专家和部队代表高度评价。
舰艇水线部位是船体中腐蚀比较严重的区域,此前我军一直无专用水线防污涂料。为解决这一难题,该所科研人员采取建立长效水线涂层性能综合评价方法,优选出具有长效功能的新型~低毒水线涂料配套,并制定了相应的施工工艺。该项科研成果对于增强舰艇钢结构的总体防腐、防污水平具有重要意义。
除此之外,巩义鑫利研制出专门针对船用管道伸缩位移的橡胶接头,并且能够起到良好的将振降噪功能。船用橡胶接头又叫橡胶接头,橡胶柔性接头,软接头,减振器、管道减震器、避震喉等,是一种高弹性、高气密性,耐介质性和耐气候性的管道接头。 可曲挠橡胶接头采用多层次球体结构,吸振能力强,减振降噪效果好;能承受较高的工作压力,抗爆力大,弹性足;对压缩、拉伸、扭转变形能较好的起到位移补偿作用。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

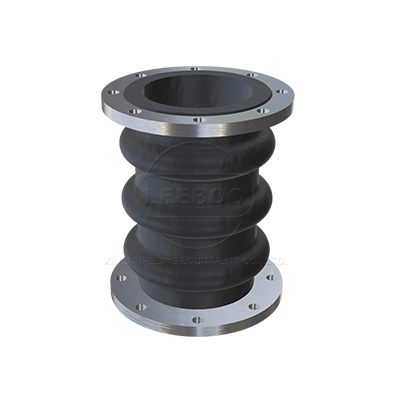

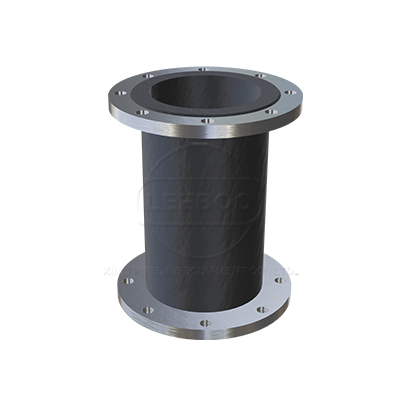

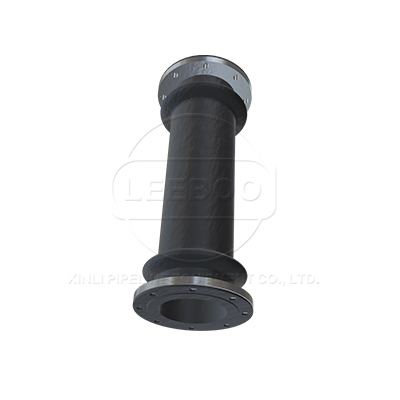

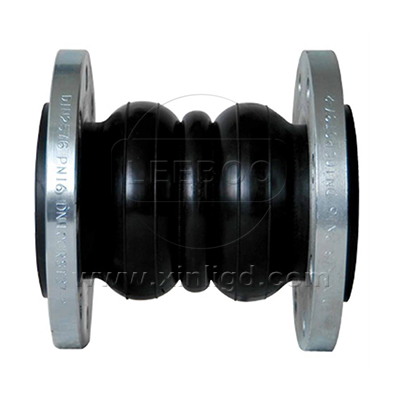

相关产品
