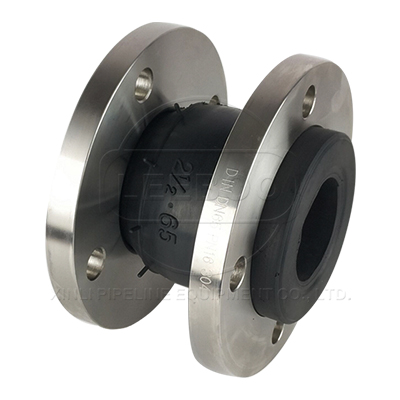

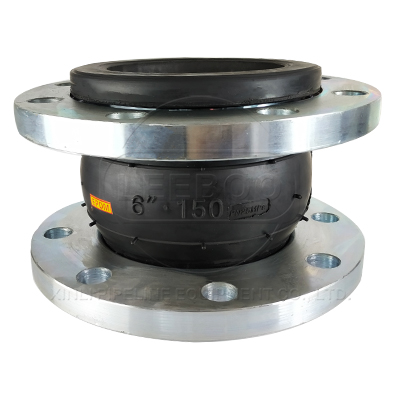

KXT 单球体可曲挠橡胶接头

KXT型单球体橡胶接头专用冷水、热水、压缩空气、天然气等,它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。由于橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。

  • 【产品别名】:可曲挠橡胶接头、橡胶软连接
  • 【产品压力】:0.6MPa-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • KXT 单球体可曲挠橡胶接头
  • 可曲挠橡胶接头
  • 橡胶接头
  • KXT 单球体可曲挠橡胶接头
  • 可曲挠橡胶接头
  • 橡胶接头

产品特点

1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。
2、该产品是巩义公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减震降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
3、橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道减震降噪、补偿位移的接头。
4、巩义鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。由于橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。

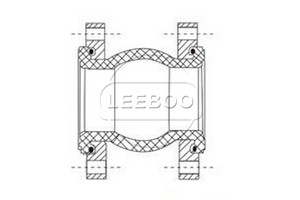

示意图

鑫利满边橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

技术条件Technical parameters

项目Item |型号Medol KXT-1 KXT-2 KXT-3 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要数据 Main date

公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
特殊长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension 压缩Compression
32 1.25 95 130/150 6 9 9 15
40 1.5 95 130/150 6 10 9 15
50 2 105 130/150/200 7 10 10 15
65 2.5 115 130/150/200 7 13 11 15
80 3 135 130/150/200 8 15 12 15
100 4 150 130/200 10 19 13 15
125 5 165 130/150/200 12 19 13 15
150 6 180 130/150/200 12 20 14 15
175 7 200 / 12 20 14 15
200 8 200 130/150/210 16 25 22 15
225 9 200 / 16 25 22 15
250 10 230 130/150/200 16 25 22 15
300 12 245 130/150/200 16 25 22 15
350 14 255 130/150/200 16 25 22 15
400 16 255 200 16 25 22 15
450 18 255 200 16 25 22 15
500 20 255 200 16 25 22 15
550 22 255 / 16 25 22 15
600 24 260 200 16 25 22 15
700 28 260 / 16 25 22 15
800 32 260 / 16 25 22 15
900 36 260 / 16 25 22 15
1000 40 260 / 18 26 24 15
1200 48 260 / 18 26 24 15
1400 56 350 / 20 28 26 15
1600 64 350 / 25 35 30 10
1800 72 350 / 25 35 30 10
2000 80 350 / 25 35 30 10
2200 88 400 / 25 35 30 10
2400 96 400 / 25 35 30 10
2600 104 400 / 25 35 30 10
2800 112 400 / 25 35 30 10
3000 120 400 / 25 35 30 10
注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁晴橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品,管道需要有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰。
Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
3.Matching flanges of rubber joints shall be valve flanges .

产品案例

单球体可曲挠橡胶接头为金寨县能源改革作出重要贡献

12月12日,金寨县新能源优异组在全军乡熊家河村举行了朝阳山风电项目开工仪式。这标志着朝阳山风电项目正式开工建设。

据了解,朝阳山风电项目是金寨县一项重要的招商引资项目,总投资8.4亿,总装机容量100兆瓦,建成后每年可提供2亿千瓦时的清洁能源。该项目的施工标志着金寨县在创建全国可再生能源示范县工作上迈出了坚实的一步。

仪式上,金寨县全军乡则表示将夯实责任,组织保障到位;优化环境,协调服务到位;为项目建设营造很好的施工环境。单球体可曲挠橡胶接头为金寨县能源改革作出重要贡献,巩义鑫利对于此项惠民工程塑造了一个负责任的大厂家光辉形象,在保证单球体橡胶接头质量的同时,并且无偿进行对于当地人员的培训,赢得了广大人民群众的好评,鑫利管道专业致力管道行业三十年,产品质量值得您的信赖。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
