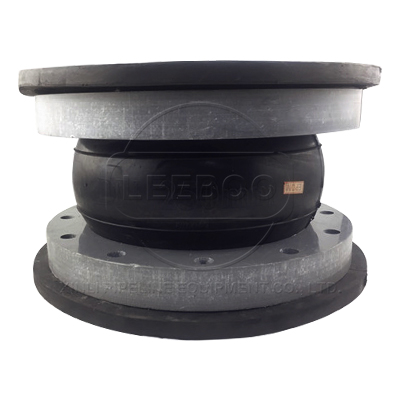

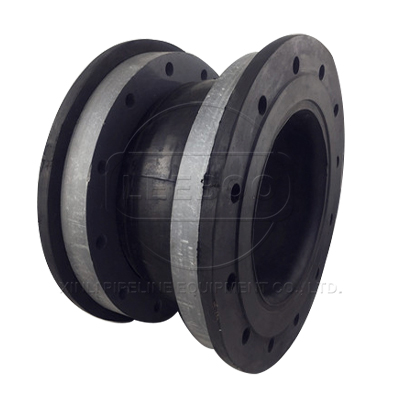

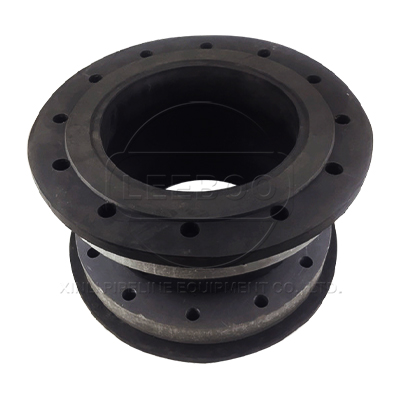

KDF 翻边单球体橡胶接头

KDF翻边型橡胶接头是根据用户的需求KXT单球体橡胶接头的改良版,能相对的承受更大的位移和压力。更重要的是改良了单球体橡胶接头在过高的压力下发生的拉脱状况,改良后的大翻边橡胶接头密封面与平焊法兰外径一致,而且密封面上也有钻孔,完全将橡胶接头与管道连接成一个整体,从而提高了橡胶接头使用的稳定性。该产品内部致密度高、能承受较高压力、弹性变形效果好。

KDF翻边型橡胶接头是由织物增强的橡胶件与平形活接头组成,用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

  • 【产品别名】:可曲挠橡胶接头、橡胶软连接
  • 【产品压力】:0.6MPa-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • KDF 翻边单球体橡胶接头
  • KDF 翻边单球体橡胶接头
  • KDF 翻边单球体橡胶接头
  • KDF 翻边单球体橡胶接头
  • KDF 翻边单球体橡胶接头
  • KDF 翻边单球体橡胶接头

产品特点

KDF翻边型橡胶接头是根据用户的需求KXT单球体橡胶接头的改良版,能相对的承受更大的位移和压力。更重要的是改良了单球体橡胶接头在过高的压力下发生的拉脱状况,改良后的大翻边橡胶接头密封面与平焊法兰外径一致,而且密封面上也有钻孔,完全将橡胶接头与管道连接成一个整体,从而提高了橡胶接头使用的稳定性。该产品内部致密度高、能承受较高压力、弹性变形效果好。橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道隔振降噪、补偿位移的接头。 它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。 巩义鑫利严格按照标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

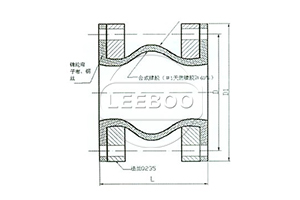

示意图

翻边型橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
项目Item |型号Medol KDF-1 KDF-2 KDF-3 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure Mpa(kgf/cm2) 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure Mpa(kgf/cm2) 2.0(20) 3.0(30) 4.5(45)
真空度 Kpa Vacuum  Kpa(mm/Hg) 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature ℃ -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension 压缩Compression
32 1.25 95 6 9 9 15
40 1.5 95 6 10 9 15
50 2 105 7 10 10 15
65 2.5 115 7 13 11 15
80 3 135 8 15 12 15
100 4 150 10 19 13 15
125 5 165 12 19 13 15
150 6 180 12 20 14 15
200 8 210 16 25 22 15
250 10 230 16 25 22 15
300 12 245 16 25 22 15
350 14 255 16 25 22 15
400 16 255 16 25 22 15
450 18 255 16 25 22 15
500 20 255-320 16 25 22 15
600 24 260-350 16 25 22 15
700 28 260-350 16 25 22 15
800 32 260-350 16 25 22 15
900 36 260-350 16 25 22 15
1000 40 260-350 18 26 24 15
1200 48 260-550 18 26 24 15
1400 56 350-550 20 28 26 15
1500 60 350-550 20 28 26 15
1600 64 350-550 25 35 30 10
1800 72 350-550 25 35 30 10
2000 80 350-550 25 35 30 10
2200 88 400-550 25 35 30 10
2400 96 400-550 25 35 30 10
2600 104 400-550 25 35 30 10
2800 112 400-550 25 35 30 10
3000 120 400-500 25 35 30 10
3200 120 400-500 25 35 30 10
3400 120 400-500 25 35 30 10
3600 120 400-500 25 35 30 10
3800 120 400-500 25 35 30 10
4000 120 400-500 25 35 30 10
注:1、特殊要求可按用户图纸制作,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品,管道有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰。
Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally,  other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
3.Matching flanges of rubber joints shall be valve flanges.

产品案例

巩义鑫利与吉林化工园区的翻边单球体橡胶接头合作项目

巩义鑫利与吉林化工园区的翻边单球体橡胶接头合作项目于昨日正式启动。总投资113亿元的长链二元酸等5个化工项目,1月24日正式进驻吉林市化工园区,成为这个大家庭的新成员。这批新建项目中,很大的亮点是生物化工园建设项目。这个项目以丰富的石蜡产品和园区完备的化工产业为资源,建设1.5万吨/年长链二元酸项目、12万吨/年工程塑料项目以及热熔胶、麝香、粉末涂料等长链二元酸深加工系列项目。拟定于3月份动工的一期工程将主要建设两条长链二元酸生产线。下游项目将在长链二元酸达产后陆续开工建设。该生物化工园项目全部建成投产后,预计年产值可达200亿元。此外,吉林石化40万吨/年ABS扩建项目完工后,产能将达到58万吨。依靠充足的ABS原料,投资方拟在园区内建设吉林省很大的年产20万套汽车塑件、20万套电视机及10万套洗衣机外壳塑料等深加工项目,届时将有效延长ABS产业链,满足市场需求。

据了解,此次吉林化工园区的5个化工项目建设与巩义鑫利签订了6万元的翻边单球体橡胶接头交易合同,巩义鑫利凭借着优良的产品性能和雄厚的企业实力在众多投标者中脱颖而出,相信在不久的将来,将是管道配件行业的一颗新星。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
