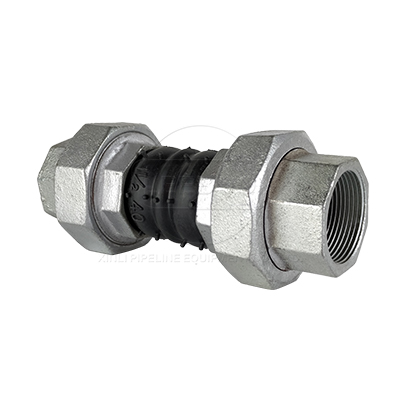

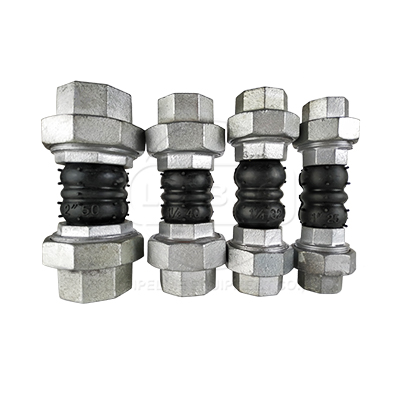

KST-L 丝扣橡胶接头

KST-L丝扣橡胶接头又称多球丝扣可曲挠橡胶接头,是一种高弹性、高气密性,耐介质性和耐气候性的管道接头。丝扣橡胶软接头利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成。内部致密度高、能承受较高压力、弹性变形效果好。减少震动、降低噪音、伸缩性好,使用方便。

  • 【产品别名】:可曲挠橡胶接头、丝扣橡胶软连接、减震器、避震喉、丝扣软连接、丝扣橡胶挠性接头、丝扣橡胶管接头等
  • 【产品压力】:1.0MPa-1.6MPa
  • 【产品规格】:【DN15mm-DN80mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • 接头
  • 橡胶接头
  •  丝扣橡胶接头
  • KST-L 丝扣橡胶接头
  • 接头
  • 橡胶接头
  •  丝扣橡胶接头
  • KST-L 丝扣橡胶接头

产品特点

KST-L丝扣橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸碱、耐腐蚀、耐磨、耐油等功能。

产品用途:丝扣橡胶接头与泵、阀门的连接、特别适用于震动较大、冷热变化频繁的管道。

产品适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。

产品应用范围:由于巩义鑫利KST-L丝扣橡胶接头有良好的综合性能,主要用于原水和污水的提升和输送,火力发电厂的给水和冷却循环水,冶金行业,冷凝水,化工行业的化学物质的管道输送,石化行业的冷却,稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性,还适用于行业的粒状和粉状及汽体的输送。

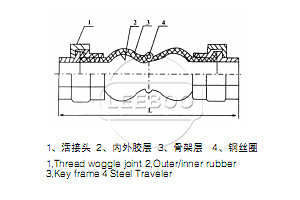

示意图

丝扣橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 螺纹活接头 threaded union rubber joint 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
项目Item |型号Medol KST-L-1 KST-L-2 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30)
真空度 Kpa Vacuum 53.3(400) 86.7(650)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

A型 B型 伸长Extension 压缩Compression
15 0.5 180 200 5~6 22 22 45
20 0.75 200 200 5~6 22 22 45
25 1 210 200 5~6 22 22 45
32 1.25 210 200 5~6 22 22 45
40 1.5 220 200 5~6 22 22 45
50 2 220 220 5~6 22 22 45
65 2.5 240 240 5~6 22 22 45
80 3 285 285 5~6 22 22 45
注:1、特殊要求可按用户图纸制作,螺纹活接头标准采用(、ASME、BS、JIS等)螺纹标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
Notes:1. For OEM orders with special requirement, threaded unions should be made according to customers' drawings. Thread standard can be , ASME, BS, JIS, etc. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.

产品案例

鑫利丝扣橡胶接头给龙岩经开区的现代化发展带来了重要保障

今年以来,龙岩经开区(区)今年已签约尚方多媒体、枭龙汽车、血液制品、蓝宝石图形化衬底、年产一万辆新能源客车等10亿元以上项目5个;签约福龙马扩建、智能模块式光电互感器、鑫泓源~装备专用车核心零部件研发生产、易动力新能源电池系统生产基地、海西肉牛产业化等13个1亿元以上项目。
该区创新招商模式,从粗放招商、盲目招商、政策招商向精细招商、目标招商、环境招商转变,强化绩效考评,提高项目落地成功率;实施招商,摒弃过去拼资源、拼政策的招商老路子,由量向质转变,着力招大引强,瞄准产业、引进前沿企业,引进了福建德晖实业与韩国lgs公司合作的具有水平的蓝宝石图形化衬底项目,项目总投资1.7亿美元;产业集聚招商,推进项目招商向产业招商转变,充分发挥龙马环卫、龙净~等龙头企业的集聚效应,推动专用车、光电产业等特色产业园区建设,蓝宝石图形化衬底、枭龙越野车、安通线束、兴万祥机械配件、鑫泓源等产业链条项目正加快建设。
此次龙岩井开区的招商引资项目与我公司进行的丝扣橡胶接头的合作取得了很好的成效,丝扣橡胶接头产品对于各个管道伸缩节处都起到了良好的位移补偿和减震降噪功能,大大优化了该产业园区的运行环境。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
