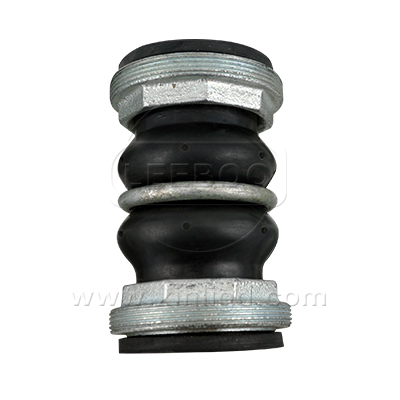

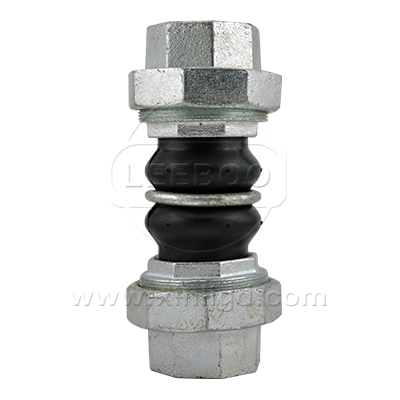

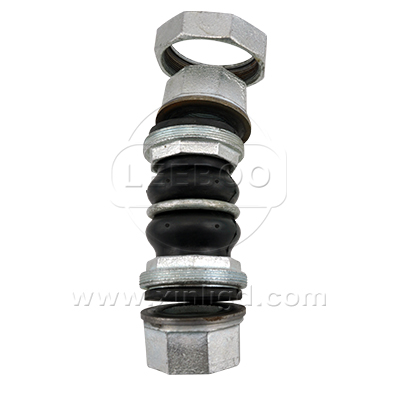

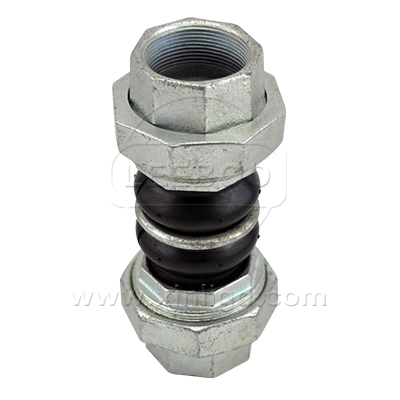

KFT 丝扣风机盘管橡胶接头

KFT 丝扣风机盘管橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。风机盘管橡胶接头,解决了以传统型橡胶接管因互换性差及密封性差等因素造成的易泄露的缺陷,使用更为安全可靠。同时还可以根据不同使用条件选择不同材料的连接元件,适用范围更加广泛。适用于水、油、空气等,风机盘机组是管道进出口连接的佳产品。

  • 【产品别名】: 丝扣风机盘管橡胶接头
  • 【产品压力】:1.0MPa-1.6MPa
  • 【产品规格】:【DN15mm-DN80mm】
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【工作温度】:-40度至80度(还可加工耐高温橡胶接头)
  • 【产品材质】:球体为天然橡胶,法兰为碳钢,不锈钢
咨询厂家 在线留言
  • KFT 丝扣风机盘管橡胶接头
  • 橡胶接头
  • 丝扣橡胶接头
  • 丝扣风机盘管橡胶接头
  • KFT 丝扣风机盘管橡胶接头
  • 橡胶接头
  • 丝扣橡胶接头
  • 丝扣风机盘管橡胶接头

产品特点

KFT丝扣风机盘管橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸碱、耐腐蚀、耐磨、耐油等功能。丝扣风机盘管橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。风机盘管橡胶接头产品采用不锈钢波纹管、紫铜波纹管和橡胶高压软管与钢(或铜制)管路连接件扣件或连接而成。这种连接形式解决了传统型橡胶接管因互换性差及密封性差等因素造成的易泄露的缺陷,使用更为安全可靠。同时还可以根据不同使用条件选择不同材料的连接元件,适用范围更加广泛。适用于水、油、空气等,风机盘机组是进出口管路连接的合适产品。

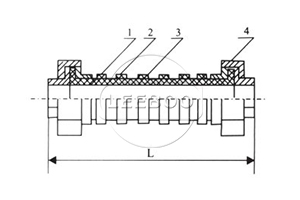

示意图

丝扣风机盘管橡胶接头

技术参数

序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 螺纹活接头 threaded union rubber joint 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
项目Item |型号Medol KFT-1 KFT-2 A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30)
真空度 Kpa Vacuum 53.3(400) 86.7(650)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type
公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
偏转角度
Angular deflection(a1+a2)°
mm

英寸inch

A型 B型 伸长Extension 压缩Compression
15 0.5 180 200 5 10 20 45
20 0.75 200 200 5 10 20 45
25 1 210 200 5 10 20 45
32 1.25 210 200 5 10 20 45
40 1.5 220 200 5 10 20 45
50 2 220 220 5 10 20 45
65 2.5 240 240 5 10 20 45
80 3 285 285 5 10 20 45
注:1、特殊要求可按用户图纸制作,螺纹活接头标准采用(、ASME、BS、JIS等)螺纹标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
Notes:1. For OEM orders with special requirement, threaded unions should be made according to customers' drawings. Thread standard can be , ASME, BS, JIS, etc. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.

产品案例

丝扣风机盘管橡胶接头有效的保障了湖南大健康科技项目运行

现在我宣布,湖南(隆回)大健康科技产业园项目正式开工!12月12日上午,随着隆回县委副书记、县长马健强的一声令下,多发礼炮齐鸣,数台挖掘机缓缓开动,计划投资15亿元、占地800亩的湖南(隆回)大健康科技产业园项目正式破土开工。县委副书记陈历贤致辞;副县长宁玉光主持开工仪式;副县长范志锋、县政协副主席黄红波出席开工仪式。
巩义鑫利作为此次的丝扣风机盘管橡胶接头的主要供应商,将努力为确保该项目的顺利进行提供合适的产品。
在开工仪式上,国药集团隆回项目经理夏富军介绍了湖南(隆回)大健康科技产业园项目概况。湖南(隆回)大健康科技产业园项目于去年4月正式签约,选址在隆回县城城南片区沪昆高速以北、环城南路两侧、三八水库以东区域,计划占地面积800亩,将由国药控股湖南有限公司投资15亿元,建设一个囊括金银花等特色农产品加工、仓储物流、产品质量检测、科技研发及相关配套设施在内的科技产业园。整个项目建成后,将在隆回县乃至全国,打造出一个以金银花为龙头的中药材产品研发、资格、仓储物流、电子商务到精深加工为一体的大健康全产业链平台。

巩义鑫利生产的丝扣风机盘管橡胶接头严格按照~标准,生产的每一步都是准确到位,我们还有专门的检测设备,针对每一台出厂的橡胶接头都做到检测,质量到位的原则,全心全意为客户提供良好的橡胶接头。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
