注填式套筒补偿器

注填式套筒补偿器以核级纯石墨圈分设在密封腔两端形成优选道密封防线,以碳纤维为主体的抗拉力盘根为第二道密封防线,再采用可加注柔性填料对成型密封填料(盘根)产生加紧力,在两道密封圈中间以高压注入柔性填料,使它们分别向两边压紧,此时盘根在轴向被压缩的同时产生径向力,使盘根与内管紧密接触,同时盘根中的润滑油被挤出,在接触面形成油膜,构成第三道密封防线。当内管移动时油膜起两个作用:一是密封,二是润滑。

  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品压力】:0.6-2.5MPa
  • 【产品】:
  • 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
  • 【产品材质】:碳钢,球墨铸铁,不锈钢.
咨询厂家 在线留言

产品特点

柔性填料也起三个作用:一是压紧盘根,二是密封,三是润滑,由于柔性石墨具有耐高温、耐腐蚀、自润滑性好,及有良好的柔韧性、回弹性和对致密性等特点,使之成为套筒中密封填料的优选材料。当柔性填料被高压注入石墨腔盘根中间之后,其内部的轴向力和径向力都很高。轴向力作用于盘根上使其压缩产生密封作用,形成三道密组合。当盘根收缩时,利用柔性石墨的良好的回弹性来弥补盘根的收缩。
 盘根的作用有两个,一是密封管道的介质,一个是密封填料腔中的柔性填料。当它的密封介质作用失败后,后一个作用就为它的主要作用,这时,起主导密封作用的将是柔性填料,它良好的特性,使当内管移动时,接触面间隙很小,如果经过二十年的运行后,石墨损失或盘根收缩量大,而又未及时注入柔性填料,这时,液体压力分布趋向平坦,泄漏发生,可直接加注填料,使产品性能回复如初。在外套管外设计外套护管使产品直埋时杂质无法靠近内管,达到不影响补偿器工作并使产品在保温时不挤压内管从而使产品在直埋管道中应用效果更好;因此该产品优于其它形式的套筒补偿器。

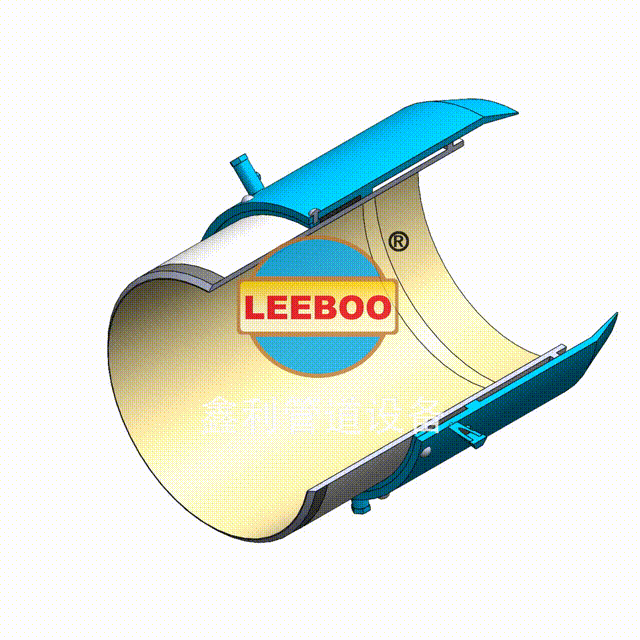

示意图

技术参数

产品案例

巩义鑫利向红河蒙自机场供应优质直埋式补偿器

红河蒙自机场建设项目,自1999年提出后,先后被列入~十五十一五和十二五重点项目建设规划,经历了原址上的改扩建、单建到迁建的艰辛过程。2012年,红河蒙自机场建设项目尘埃落定,转入正式筹备实施阶段,并得以大力推进。
直埋套筒式补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。
该项目通过加装直埋套筒式补偿器能够大幅度的提高管线的稳定性。
今年,滇南中心城市群现代有轨电车示范线项目被纳入我省2016年重点督查的20项重大建设项目。根据要求,今年要完成投资5亿元,完成4.4公里试验线工程建设。姚国华介绍,由于滇南中心城市人口密度较高,建设轨道交通在方便民众出行的同时,将会带动旅游业发展。据了解,该项目是红河州委、州为加快推进全州新型城镇化建设和提升城市发展水平和品位,利用滇南中心城市群5县市已建、在建和新建的国铁项目、市内有轨电车,形成5县市(个旧、开远、蒙自、弥勒、建水)快速通达,市区骨干公交轨道化,提高滇南中心城市公共交通服务质量的重大项目。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
