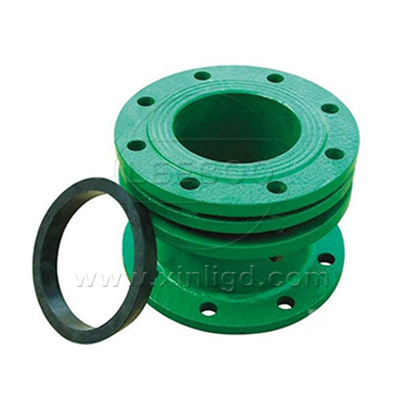

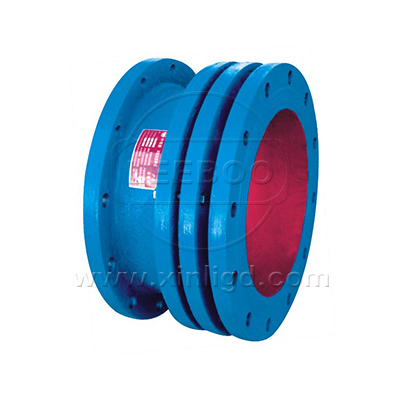

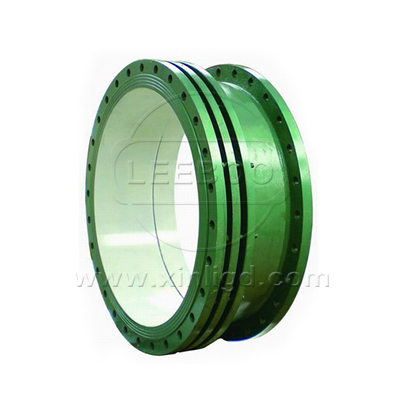

RS柔性套管式伸缩器

RS型柔性套管式伸缩器又称套管式伸缩器,热力管道伸缩器,管道伸缩器等。 RS型柔性套管式伸缩器主要具有寿命长、方便、耐用等性能,解决了原套管式伸缩器不产生偏角的问题,本产品大偏角可达5.85度。RS型柔性套管式伸缩器在普通的松套伸缩接头的基础上通过调整本体的形状,使得松套伸缩接头能够具有一定量的角向位移,从而更好地适应管道线路的实际使用环境。
1. RS型柔性套管式伸缩器解决了原套管式伸缩器不产生偏角的问题,本产品大偏角可达5.85度;
2. 表中长度数值,均系无偏角时的数值;
3. 本伸缩器由橡胶圈密封,伸缩器本身不能承受轴向拉力,一般将它安装在平直管道上。若靠近弯管或丁字管安装则应设置管道支墩,以免将伸缩器拉脱而漏水;
4. 本伸缩器中单盘短管可用外径的铸铁直管代替;
5. 套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
6. 套管式伸缩器该产品内管材分为铸铁(HT)、镀锌(DX)和钢制(SF)三种。法兰连接尺寸采用9115.1-2000标准;

  • 【产品别名】:套管式伸缩接头
  • 【产品规格】:【DN40mm-DN1600mm】
  • 【产品压力】:0.6-1.6MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • RS伸缩器
  • 柔性套管式伸缩器
  • RS柔性套管式伸缩器
  • RS伸缩器
  • 柔性套管式伸缩器
  • RS柔性套管式伸缩器

产品特点

RS型柔性套管式伸缩器解决了原套管式伸缩器不产生偏角的问题,本产品很大偏角可达5.85度。比传统的伸缩接头有更好的密封和防拉脱性能,产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。本伸缩器由橡胶圈密封,伸缩器本身不能承受轴向拉力,一般将它安装在平直观点管道上。若靠近弯管或丁字管安装则应设置管道支墩,以免将伸缩器拉脱而漏水

示意图

RS型柔性套管式伸缩器

技术参数

RS柔性套管式伸缩器技术参数

序号No. 名称Name 数量Quantity 材料Material
1 本体Body 1 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 1 NBR
3 压盖Cover 1 QT400-15,Q235A,ZG230-450,20
4 螺母Nut 4n Q235A,20,1Cr8Ni9Ti
5 螺柱bolt n Q235A,35,1Cr8Ni9Ti

公称通径
Nominal Diameter(DN)

长度Length(L)
很小(min.)L 安装Installation Length L 很大(max.)L
40

140

160

180

50

145

165

185

65 145

165

185

80 160

180

200

100

170

180

210

125

170

190

210

150 175

190

215

200 180

195

220

250 235

200

285

300

250

260

310

350 265

280

335

400 280

300

360

450 295

320

385

500 310

340

410

600 340

360

460

700

370

400

510

800 400

440

540

900 430

470

570

1000 450

500

600

1200 475

525

625

1400 500

550

660

1600 530

610

690

产品案例

套管式伸缩器为江苏地区的管道行业的发展带来了保障

江苏与上海、浙江、安徽共同构成的长江三角洲城市群已成为6大盛名城市群之一。江苏人均GDP、综合竞争力、地区发展与民生指数(DLI)均居全国各省优选,成为中国综合发展水平很高的省份,已步入中上等发达~水平。江苏地区特别是它的管道行业发展更是极为迅猛。
套管式伸缩器是通过体管、伸缩管、压兰、密封圈组成的,现在,套管式伸缩器比较适合应用于给排水工程,为城镇的自来水塔、泵房水表、阀门的安装、拆换提供了方便,套管式伸缩器对长距离管道使用的温差所引起的伸缩问题,也起到了很好的填补作用。
既然套管式伸缩器有这么好的用处,那么如何安装套管式伸缩器,就需要注意的事项有以下几点了:
1、安装长度很好在很大和很小的长度之间,这样可以根据实际情况或者出现的问题可以进行调整。一般情况下选择在套管式伸缩器伸缩量的二分之一处为标准。
2、套管式伸缩器在安装的时候,必须要松开压盘螺栓,调整好安装的长度,然后再对角把螺栓拧紧,千万不要压偏,以免起到止漏的作用。
3、伸缩器必须安装在止回阀的后部。
4、伸缩器就像架空使用,两端必须要安装相应的固定支架,其自身是不会承受轴向拉力的,在必要的时候,是可以加防拉脱装置的。
鑫利管道生产的套管式伸缩器具有良好的位移补偿功能,使用寿命长,伸缩量大。正因为伸缩器拥有良好的综合性能,因此,它能广泛的应用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程的。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
