CS热力管道伸缩器

CS热力管道伸缩器,它是由伸缩套、压盘和伸缩体组成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。热力管道伸缩器内管材料分为铸铁热力伸缩器(HT)、镀锌热力伸缩器(DX)和钢制热力伸缩器(SF)三种。CS型热力管道伸缩器在管道中因温度变化产生热胀冷缩现象,管线受热膨胀变形,受冷收缩发生断裂,为了避免这种现象产生的管线破坏叫热力补偿。一般在管段加入补偿器,管线因温度变化而伸长或缩短的配件,热力管线上所利用的主要有波形补偿器和波纹管两种。

  • 【产品别名】:热力伸缩器
  • 【产品规格】:【DN40mm-DN1600mm】
  • 【产品压力】:0.25-1.0MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁



咨询厂家 在线留言

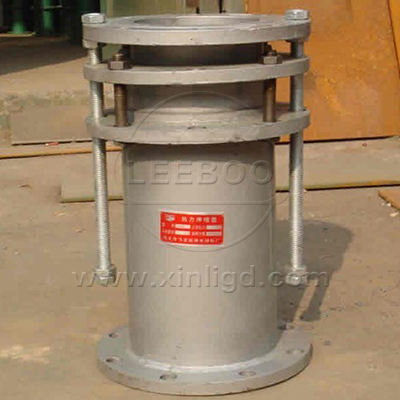

  • CS热力管道伸缩器
  • CS热力管道伸缩器

产品特点

CS型热力管道伸缩器主要有法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。管道伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
CS型热力管道伸缩器的安装注意事项:
1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。
2.本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应设有导向支架及档件。
CS型热力套管伸缩器是电厂、核电、发电、炼钢、扎钢及污水处理工程等给排水管道的必备设备,它的使用温度200℃~350℃,它的使用压力1.0~2.5MPa.
以上是针对CS型热力管道伸缩器做出的详细介绍,巩义鑫利CS型热力管道伸缩器在管道中因温度变化产生热胀冷缩现象,管线受热膨胀变形,受冷收缩发生断裂,为了避免这种现象产生的管线破坏叫热力补偿。

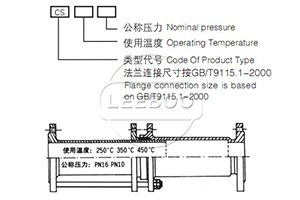

示意图

CS热力管道伸缩器

技术参数

CS热力管道伸缩器技术参数

公称直径Nominal Diameter DN 伸缩量Compensation A 很小长度Min Length L 很小长度Min Length L 很大长度Max Length L max 安装长度Installation length L
40 250 400 650 525
50 250 400 650 525
65 250 420 670 545
80 250 420 670 545
100 250 435 685 560
125 250 435 685 560
150 250 435 685 560
200 260 460 720 590
250 260 460 720 590
300 270 490 760 625
350 270 490 760 625
400 280 520 800 660
450 280 520 800 660
500 300 550 850 700
600 310 570 880 725
700 320 605 825 765
800 330 640 970 805
900 340 670 1010 840
1000 350 700 1050 875
1200 360 740 1100 90
1400 370 780 1150 965
1600 380 820 1200 1010

产品案例

鑫利热力管道伸缩器使用在六安市叶集区生物质热电联产项目


2月18日上午,六安市叶集区与中国光大绿色~管理有限公司签署了正式投资协议,标志着2016新年伊始,叶集光大生物质热电联产项目实现顺利落地。
该项目一期投资3.57亿元,占地200余亩,计划建设75t/h高温、高压秸秆锅炉2台和1座30MW汽轮发电机组,并铺设供热管网。项目建成后,将积极推动经济开发区园区循环化改造,为退城进园企业解决供热需求。
鑫利热力管道伸缩器对于高温管道系统有着良好的适应能力,安装在管道上具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。此次鑫利管道与六安市的热电联产项目的合作将热力管网运行的稳定性提高了百分之二十至百分之四十,有效的补偿了热力管网由于热应力的影响造成的位移量。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
