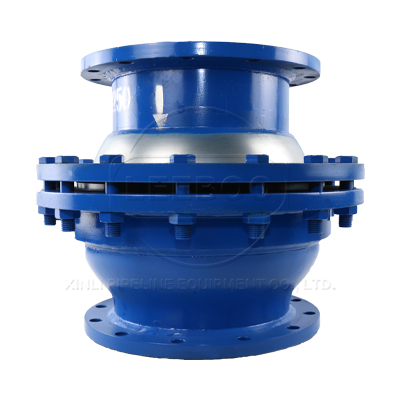

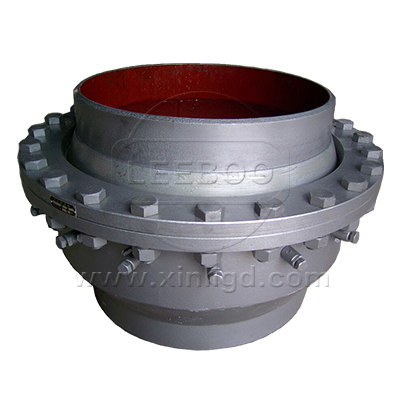

QJB型焊接球形接头

QJB型焊接式球形接头是由壳体,球体,法兰,密封圈组成。接头两端采用焊接方式进行连接。本体的内部结构和法兰式球形接头的结构是一样的,同样都是在工作过程中,球体嵌套在壳体内部,二者之间由橡胶密封圈密封连接。

  • 【产品别名】:焊接球形接头   球形补偿接头
  • 【产品规格】:【DN50mm-DN1200mm】
  • 【产品颜色】:蓝色,可根据客户要求调色.
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • QJB型焊接球形接头
  • QJB型焊接球形接头

产品特点

QJB型焊接式球形接头球体在使用过程中可以在一定范围内进行自由转动,能够实现管道的角向位移的补偿。适用于出现角向位移的管道,方便施工。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

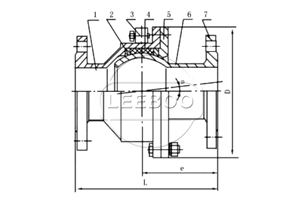

示意图

QJB型焊接球形接头

技术参数

QJB型焊接球形接头

公称通径Norminal Diameter DN(mm) 径向很大尺寸Max radial size D(mm) 球心距Globe Distance E(mm) 转矩Torque(KN.M) 总长Total length L(mm)  重量Weight
1.0Mpa 1.6Mpa 2.5Mpa
1.0Mpa 1.6Mpa 2.5Mpa 4.0Mpa 接管connection tube 接管connection tube 接管connection tube
50 180 114 0.07 0.11 0.17 0.28 200 18 18.8 23
65 198 152 0.14 0.23 0.36 0.58 260 26 27 32
80 225 168 0.32 0.51 0.80 1.28 292 37 38 45
100 260 178 0.54 0.86 1.34 2.15 310 56 58 70
125 300 206 1.04 1.67 2.61 4.18 350 77 79 95
150 375 254 1.52 2.43 3.80 6.08 440 85 87 105
200 440 236 2.15 3.45 5.39 8.63 435 118 121 145
250 540 315 4.22 6.75 10.55 16.88 584 238 243 290
300 608 275 6.34 10.15 15.86 25.38 602 331 338 405
350 685 370 8.31 13.30 20.78 33.25 670 503 514 615
400 780 420 10.83 17.32 27.06 43.30 757 584 596 725
450 825 435 15.34 24.55 38.36 61.38 822 846 864 820
500 900 336 20.81 33.30 52.03 13.25 728 965 985 1150
600 1055 448 26.22 41.95 65.55 104.87 900 1345 1375 1647
700 1300 710 31.78 50.84 79.44 127.10 1290 1524 1555 1866
800 1450 830 38.26 61.22 95.65 153.05 1480 1700 1735 2080
900 1630 950 45.20 72.32 113.05 180.80 1650 1876 1915 2298
1000 1810 1100 52.74 84.38 131.84 210.95 1810 2058 2100 2520
1100 1990 1350 60.91 97.46 152.28 243.65 2050 2370 2425 2880
1200 2170 1550 69.78 111.65 174.45 279.45 2280 2795 2860 3280

产品案例

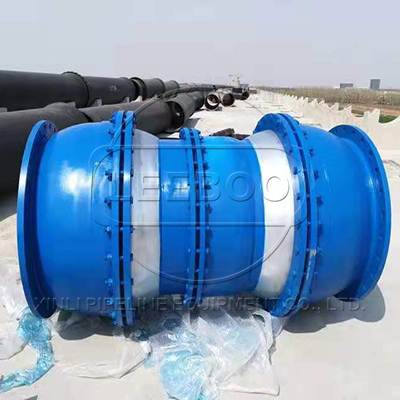

巩义鑫利与南通崇海水厂进行合作

让江海儿女共饮长江水的目标实现后,南通市区供水量突飞猛长,新建的崇海水厂一期从建成之日起就是满负荷运转,为确保区域供水量足质优,崇海水厂二期已进场施工。
眼前在建的是库容5万方的清水池,用于临时储存制好的水,再转供至各县区。池底的面积相当于36个篮球场大小,总计要用1.6万立方混凝土和2000多吨钢材。为了抓紧工期,目前工地上挖掘机取土和池底混凝土浇筑都是同步施工。
巩义鑫利生产的QJB型焊接式球形接头球体在使用过程中可以在一定范围内进行自由转动,能够实现管道的角向位移的补偿。适用于出现角向位移的管道,方便施工。该管线使用了鑫利补偿器之后能够大大提高管线的运行的稳定性和持久性,大幅度降低管道运行过程中发生事故的几率。
清水池竣工后,沙滤池、沉淀池等深度处理项目都将陆续开工。整个二期工程概算投资4.3亿元,供水规模40万吨,预计今年年底竣工验收。
