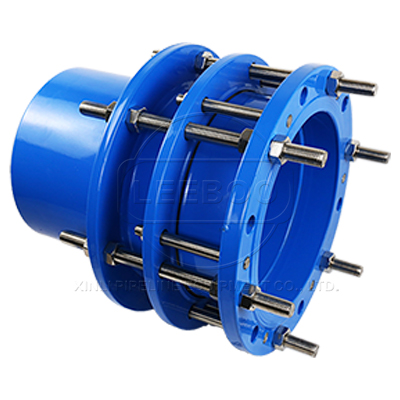

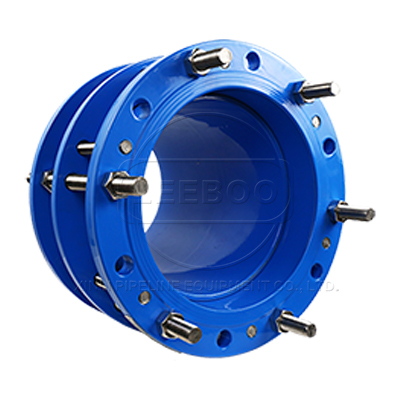

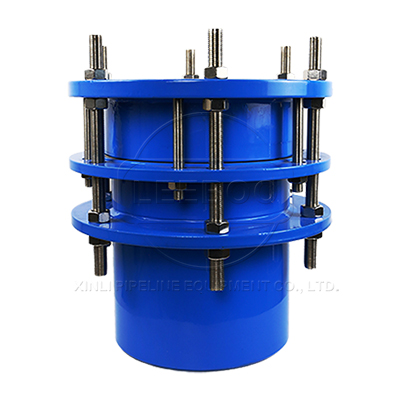

VSSJAFG(CF)单法兰传力接头

CF(VSSJAFG)单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的调节量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,并且对泵、阀门和管道等起到一定保护作用。

  • 【产品别名】:单法兰传力接头
  • 【产品规格】:【DN65mm-DN3200mm】
  • 【产品压力】:0.6-1.0MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
咨询厂家 在线留言
  • 单法兰传力接头
  • VSSJAFG(CF)传力接头
  • VSSJAFG(CF)单法兰传力接头
  • 单法兰传力接头
  • VSSJAFG(CF)传力接头
  • VSSJAFG(CF)单法兰传力接头

产品特点

1、安装简单方便、方便阀门安装、可承受管线的轴向推力。 该产品采用金属铸造或焊接组成,松套部位选用梯形橡胶密封圈,在压盖和螺栓的作用下利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料,各部连接螺栓为高强度碳钢或不锈钢制作。

2、在管道中能有效的补偿和缓解管道和盲板推力,又能便于水泵,阀门的安装维修更换,实为管道安装运行业中很为理想的配套产品。

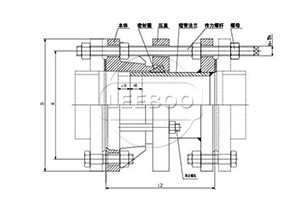

示意图

单法兰传力接头

技术参数

VSSJAFG(CF)单法兰传力接头技术参数

序号No. 名称Name 数量Quantity 材料Material
1 本体Body 1 QT400-15,Q235A,ZG230-450,20
2

密封圈Gasket



1 NBR
3 压盖Follower 1 QT400-15,Q235A,ZG230-450,20
4 短管法兰Limited short pipe 1 Q234A,20,16Mn
5 螺柱bolt n q235A,35,1Cr8Ni9Ti
6 螺母Nut 5n Q235A,20,1Cr8Ni9Ti

公称通径

Nominal Diameter DN

管子外径

External diameter of pipe

外形尺寸

Length

法兰连接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
Dw do L1 Δ D D1 n-Th b D D1 n-Th b
65 76 76 400 20 160 130 4-M12 16 185 145 8-M16

20
80 89 89 190 150 4-M16 18 200 160 22
100 114 114 210 170 220 180 24
125 140 140 240 200 8-M16 20 250 210 26
150 168 168 265 225 285 240 8-M20
200 219 219 320 280 22 340 295 28
250 273 273 25

375 335 12-M16 24 395 350 12-M20
300 325 325 420 440 395 12-M20 24 445 400 12-M20 28
350 377 377 490 445 26 505 460 16-M20 30
400 426 426 540 495 12-M20 28 565 515 16-M24 32
450 480 480 595 550 28 615 565 20-M24 32
500 530 530 645 600 20-M20 30 670 620 34
600 630 630 440 755 705 20-M24 30 780 725 20-M27 36
700 720 720 860 810 24-M24 32 895 840 24-M27 40
800 820 826 600 30

975 920 24-M27 34 1015 950 24-M30 44
900 920 926 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1026 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 1226 620 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1428 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 1628 630 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 1828 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 2030 650 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2230 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2430 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2630 750 40 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 2830 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3030 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3230 3525 3430 72-M45 76
3400 3420 3430 3735 3640 76-M45
3600 3620 3630 3970 3860 80-M52

产品案例

郑州区8个重点项目集中开工

   据了解,新开工的8个项目分别为总投资50亿元的郑州区文化广场项目、总投资6.8亿元的郑州旭鑫西湖购物广场建设项目、加上郑州永和制药有限公司生产基地项目、郑州区供水有限公司智能水务项目、郑州热力有限责任公司智慧热力项目、110千伏雪莲输变电工程项目、110千伏万科输变电工程项目共投资88.6亿元。此次开工的8个项目,主要涉及物联网、信息产业、文化产业和智慧城市等多个方面。
近年来,郑州区围绕建设千亿科技城和打造郑州商都创新驱动战略主引擎的目标,突出科技创新和制度创新,全力推进三大主体工作,不断提升区域科技创新能力,持续优化创新创业环境,力求将区打造为~重要的区域创新和创新驱动型经济发展高地,为郑州商都建设提供创新支撑和保障。2016年,面对严峻的经济形势,区将以建设~自主创新示范区为统揽,以制度创新和科技创新为驱动力,克难攻坚,着力在制度创新、双创资源集聚和上市金融服务等三个方面进一步强化发展优势,努力在主导产业规模、基础设施保障能力、安置房和片区建设速度、城市精细化管理水平和居民生活幸福感等五个方面实现大提升,开创北斗云谷千亿科技城建设新局面。
巩义鑫利作为此次区的管道传力接头供应商,将本着用户为本的原则,始终如一的向用户提供专业的管道服务,产品质量值得您的信赖。巩义鑫利长期与国内的一大批钢铁阀门行业进行合作,产品质量符合~标准。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
