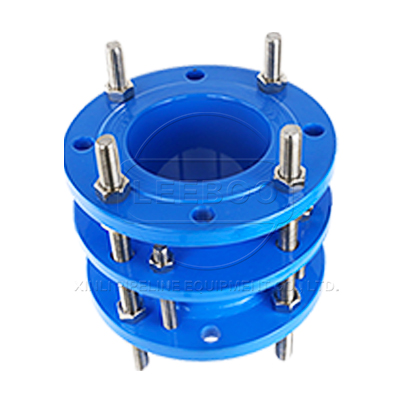

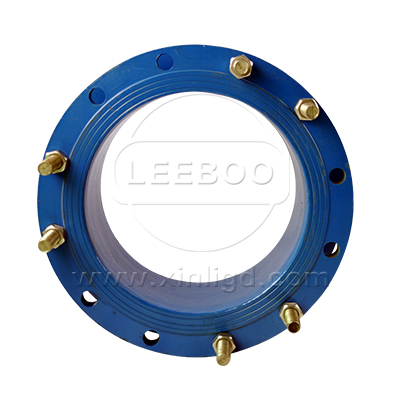

VSSJAF(C2F)双法兰传力接头

C2F(VSSJAF)型双法兰传力接头是由法兰松套伸缩接头和短管法兰,传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。 C2F(VSSJAF)型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

  • 【产品别名】:双法兰伸缩器 双法兰传力接头
  • 【产品规格】:【DN65mm-DN3200mm】
  • 【产品压力】:0.6-1.0MPa
  • 【产品】:
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言
  • VSSJAF(C2F)传力接头
  • 传力接头
  • 双法兰传力接头
  • VSSJAF(C2F)双法兰传力接头
  • VSSJAF(C2F)传力接头
  • 传力接头
  • 双法兰传力接头
  • VSSJAF(C2F)双法兰传力接头

产品特点

双法兰传力接头:由本体,密封圈,压盖,伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中,安装时调节产品两端的法兰的安装长度,对角均匀拧紧压盖螺栓,使其成为一个整体,并有一定的调节量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。双法兰传力接头是由法兰松套伸缩接头和短管法兰,传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。

1两端均为法兰连接,安装方便快捷。
2能够将轴向推力传至整个管线,平摊压力。
3方便泵阀的拆装与维护。

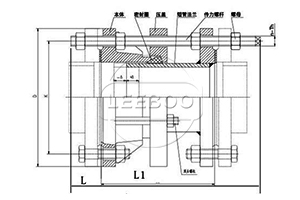

示意图

双法兰传力接头

技术参数

VSSJAF(C2F)双法兰传力接头技术参数

序号No 名称Name 数量Quantity 材料Material
1 本体Body 1 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 1 NBR
3 压盖Follower 1 QT400-15,Q235A,ZG230-450,20
4 短管法兰Limited short pipe 1 Q235A,20,16Mn
5 螺柱bolt n Q235A,35,1Cr8Ni9Ti
6 螺母Nut 5n Q235A,20,1Cr8Ni9Ti
公称通径Nominal Diameter DN 管子外径External diameter of pipe Dw 外形尺寸 法兰连接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
L D D1 n-Th b D D1 n-Th b
65 76 200 20 160 130 4-M12 16 185 145 8-M16

20
80 89 190 150 4-M16 18 200 160 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 325 220 25 440 395 12-M20 24 445 400
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 12-M20 28 565 515 16-M24 32
450 480 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 240 755 705 20-M24 30 780 725 24-M27 36
700 720 860 810 24-M24 32 895 840 24-M30 40
800 820 350 30 975 920 24-M27 34 1015 950 28-M30 44
900 920 1075 1020 24-M27 36 1115 1050 28-M33 46
1000 1020 1175 1120 28-M27 36 1230 1160 32-M36 50
1200 1220 370 1405 1340 32-M30 40 1455 1380 36-M39 56
1400 1420 1630 1560 36-M33 44 1675 1590 40-M45 62
1600 1620 380 1830 1760 40-M33 48 1915 1820 44-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 48-M45 70
2000 2020 400 2265 2180 48-M39 54 2325 2230 52-M52 74
2200 2220 2475 2390 52-M39 60 2550 2440 56-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 60-M52 82
2600 2620 450 40 2905 2810 60-M45 64 2960 2850 64-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 68-M56 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76
3400 3420     3735 3640 76-M45
3600 3620     3970 3860 80-M52

双法兰传力接头:由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中,安装时调整产品两端与法兰的安装长度,对角依次均匀拧紧压盖螺旋,使其中成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.

产品案例

巩义鑫利为海水淡化产业化项目供应管道传力接头



华东理工大学和首钢集团等承担的~科技支撑计划项目大中型海水淡化产业化技术研发及应用5万吨/天水电联产与热膜耦合研发及示范研究,日前在京启动。
由于现有技术的局限性,海水淡化过程中产生的大量浓盐水无法获得进一步利用,不仅浪费宝贵的海洋资源,而且可能引起新的环境污染,特别是对环渤海半封闭海域生态环境的影响尤为突出。华东理工大学盐湖负责人于建国介绍说。
据了解,在该项目中,盐湖将负责海水淡化浓盐水综合利用技术研究及工程示范建设工作。将采用化学法和膜法综合工艺,对浓海水中钙、镁等关键硬度元素进行分离,制备高附加值无机功能材料;经过二次淡化大幅提升淡水回收率,深度浓缩海水,制备液体盐原料,供给纯碱工业;通过中试研究和技术集成,形成淡水、液体盐、镁基系列产品(工业氢氧化镁、阻燃剂氢氧化镁、碳酸镁、水滑石等)、溴素及碳酸钙等有价元素整体利用系统,实现零排放。
对于整个项目工程铺设,鑫利的双法兰限位传力接头起到了非常重要的作用,双法兰传力接头安装在管道线路上能够将震源附近的振动反传至整条管道,从而达到均衡轴向推力的效果,进一步保障了管道的正常运行。鑫利管道作为专业的传力接头生产厂家,产品质量经得起实践的检验。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
