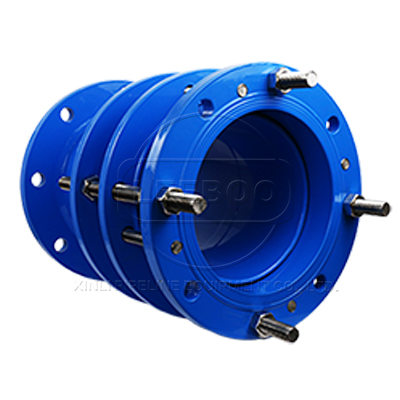

VSSJAFC(CC2F)可拆式双法兰传力接头

VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,并且具有一定的调节量,方便实际的施工环境进行调整。

1安装简单方便,有利于泵阀的拆装与维护。

2使用寿命长,运行稳定。

3能够将管道的轴向推力反传至整条管道,避免局部受压。

  • 【产品别名】:可拆卸双法兰传力伸缩器  可拆式双法兰传力接头
  • 【产品规格】:【DN65mm-DN3200mm】
  • 【产品压力】:0.6-1.0MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢



咨询厂家 在线留言

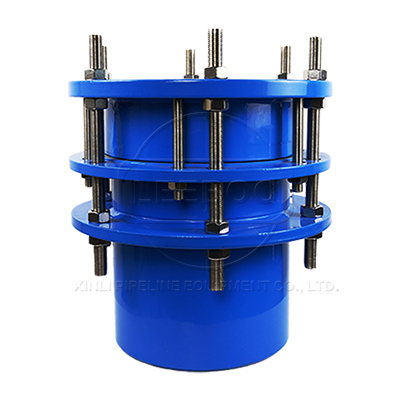

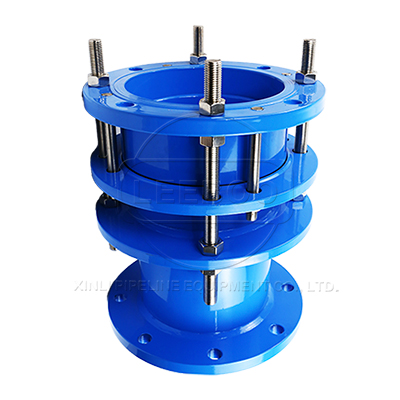

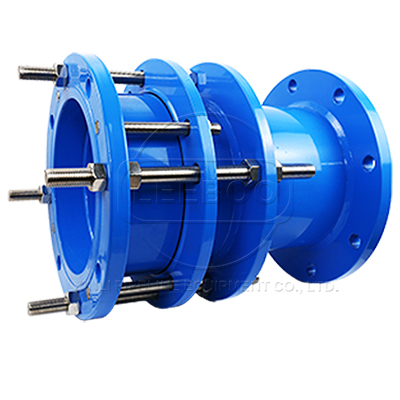

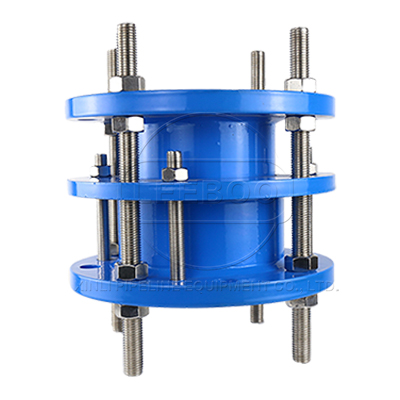

  • VSSJAFC(CC2F)可拆式双法兰传力接头
  • VSSJAFC(CC2F)可拆式双法兰传力接头

产品特点

VSSJAFC型可拆式双法兰传力接头优点:安装简单方便、方便阀门安装。该产品适用于两边均为法兰连接的管道中,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

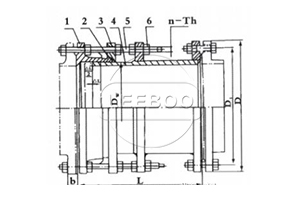

示意图

可拆式双法兰传力接头

技术参数



序号No. 名称Name 数量Quantity 材料Material
1 本体Body 1 QT400-15、Q235A、ZG230-450、 20
2 密封圈Gasket 1 NBR
3 压盖Follover 1 QT400-15、 Q235A、 ZG230-450、 20
4 短管法兰Limited short pipe 1 Q234A、 20、 16Mn
5 螺柱bolt 5 Q235A、 35 、1Cr8Ni9Ti
6 螺母nut 5n Q235A 、20 、1Cr8Ni9Ti
公称通径 管子外径 外形尺寸 法兰连接尺寸
0.6MPa 1.0MPa
L Δ D D1 n-Th b D D1 n-Th b
65 76 400 20 160 130 4-M12 16 185 145
8-M16
20
80 89 190 150 4-M16 18 200 160 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 325 420 25 440 395 12-M20 24 445 400
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 595 550 28 615 565 20-M24
500 530 645 600 20-M20 30 670 620 34
600 630 440 755 705 20-M24 30 780 725 20-M27 36
700 720 860 810 24-M24 32 895 840 24-M27 40
800 820 600 30 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 730 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 52 2760 2560 56-M52 82
2600 2620 840 40 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M56 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M27 100
3200 3220 3525 3430 72-M45 76
3400 3420 3735 3640 76-M45
3600 3620 3970 3860 80-M52

可拆式双法兰传力接头:安装在管道上后,根据所需的伸缩距离进行限位,拧紧螺母,弹性密封圈在螺母压盖的作用下依靠相互倾斜度紧压在管子外圈起密封和连接作用,主要和管道阀门连接不但起到管道补偿作用,更方便了阀门的维修及更换。VSSJAFC(CC2F) Dismantling Double Flanges Transmission Joint:After installing on the pipe,sdjust to a telescopic distance and screw down the nuts .Then on the inflection of nuts ,seal and connect on the outer of pipe by a elastic sealing-washer ,connecting with the pipe valve is not only for the tube compensation ,but for the easy access in the event of repair or replacement.

产品案例

巩义鑫利将携手上海19个10亿元产业项目共创辉煌

 今年上海计划竣工的亿元以上产业项目将达180个,总投资1046亿元。记者15日从上海市经信委获悉,上海市将通过推进三个一批产业项目建设,确保年内一批项目投产达纲、一批项目建成竣工、一批项目开工建设,为稳增长夯实基础。
按照计划,今年将推进一批2015年建成项目投产达产。据悉,2015年亿元以上已竣工产业项目100个,总投资约458亿元,涉及电子信息、汽车、精品钢材、装备制造、生物医药等行业,如上汽临港SGE发动机项目、上海通用凯迪拉克项目,今年将做好跟踪落实,主动对接、加强服务,推进这批项目在2016年尽快产生经济效益。同时,推进索达传动机械项目,昌强大型模锻件生产项目等180个在建项目的竣工,也是工业稳增长的重头戏,今年将推进这批项目抓紧建成。
此外,还要推进一批项目早开工、早建设。今年计划推进10亿元以上的19个重大产业项目开工建设,涵盖民用航空、好重大装备、电子信息、海洋工程、汽车等多个领域,包括和辉光电二期,华力微电子09工程二次升级改造工程等项目。
鑫利管道将携手上海19个10亿元产业项目共创辉煌,作为此次产业项目的主要管道配件供应商,我公司将本着负责任的态度,对党和~,人民负责,严格要求产品质量,为打造国内的传力接头而不断努力。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
