SSV蝶阀限位伸缩接头

SSV型蝶阀限位伸缩接头在制作过程中该产品的金属材质采用的是Q235碳钢材质制成的,其密封圈材料采用的是丁腈橡胶材质制成的。蝶阀限位伸缩接头在使用过程中具备了优越的耐腐蚀性能、耐油性能、以及严密的防水性能和密封性能等特点。它比较适用于两边均与法兰连接,安装时调整产品两端连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。SSV型蝶阀限位伸缩接头在一定范围内可轴向伸缩,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其大伸缩量就起到限位,确保管道的安全运行。产品上面的传力短管能够有效的把阀门附近的振动有效的传递至整条管道,从而保护管道。

  • 【产品别名】:限位伸缩接头   蝶阀限位伸缩器
  • 【产品规格】:【DN100mm-DN1200mm】
  • 【产品压力】:0.6-1.6MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢,球墨铸铁
咨询厂家 在线留言

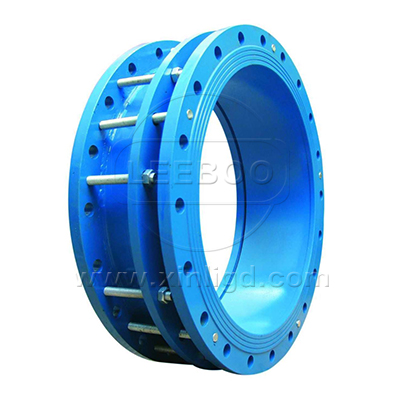

  • 蝶阀限位伸缩接头

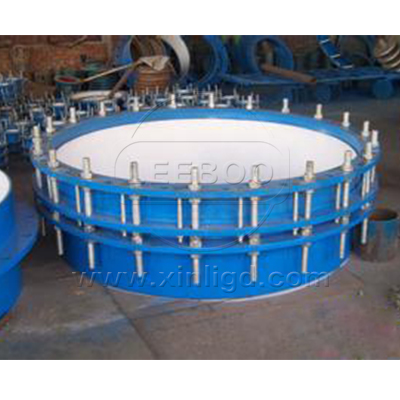

  • SSV蝶阀限位伸缩接头
  • 蝶阀限位伸缩接头
  • SSV蝶阀限位伸缩接头

产品特点

该产品在使用过程中具备了优越的耐腐蚀性能、耐油性能、以及严密的防水性能和密封性能等特点。它比较适用于两边均与法兰连接,安装时调整产品两端连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。SSV型蝶阀限位伸缩接头在一定范围内可轴向伸缩,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其很大伸缩量就起到限位,确保管道的安全运行。产品上面的传力短管能够有效的把阀门附近的振动有效的传递至整条管道,从而保护管道。

示意图

技术参数

序号 名称 数量 材料
1 本体 1 灰铸铁,球墨铸铁
2 密封圈 1 NBR
3 压盖 1 灰铸铁,球墨铸铁
4 螺柱 n Q235A,35,1Cr8Ni9Ti
5 螺母 5n Q235A,20,1Cr8Ni9Ti

公称通径

DN

管道外径 外形尺寸

法兰连接尺寸
很短长度 安装长度 很大长度 伸缩量 D Ф n-d
50 60 170 200 230 60 165 125 4-18
65 76 170 200 230 60 185 145 4-18
80 89 170 200 230 60 200 160 8-18
100 114 225 200 295 70 220 180 8-18
125 140 225 260 295 70 250 210 8-18
150 168 225 260 295 70 280 240 8-22
200 219 225 260 295 70 340 295 8-22
250 273 225 260 295 70 395 350 12-22
300 325 280 330 380 100 445 400 12-22
350 377 280 330 380 100 505 460 16-21
400 426 280 330 380 100 565 515 16-26
450 480 280 330 380 100 615 565 20-26
500 530 300 360 420 120 670 620 20-26
600 630 300 360 420 120 780 725 20-30
700 720 300 360 420 120 895 840 24-30
800 820 300 360 420 120 1015 950 24-33
900 920 335 400 465 130 1115 1050 28-33
1000 1020 335 400 465 130 1230 1160 28-33
1200 1220 335 400 465 130 1455 1380 32-39
1400 1420 345 420 495 150 1675 1590 36-42
1600 1620 345 420 495 150 1915 1820 40-48
1800 1820 360 440 520 160 2115 2020 44-48
2000 2020 440 520 600 160 2230 -- --

产品案例

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
