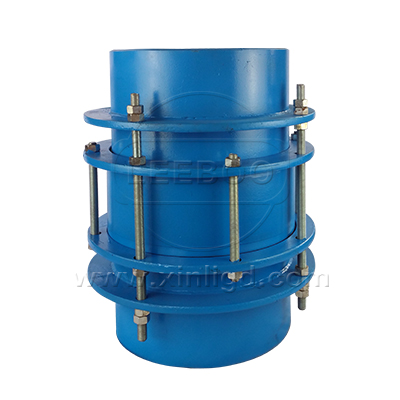

BY(SSJB-3)压盖式松套限位伸缩接头

BY(SSJB-3)压盖松套限位伸缩接头功能介绍:它是由松套伸缩接头和两个限位短管组合而成,能防止管道因超量位移导致补偿接头的泄漏和损坏。
压盖限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
压盖限位伸缩接头的特点:压盖限位伸缩接头伸缩量大,(10mm-25mm)安装简单方便,使用寿命长(使用寿命长达20年-30年)维修方便。
压盖限位伸缩接头的连接方式:
压盖限位伸缩接头管道两边以焊接的方式连接。
压盖式限位伸缩接头的安装方法:
压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,后用对角法均匀拧紧螺母,调整好防脱螺母即可。巩义鑫利专业生产伸缩器,进口好的原料与设备,很好的人才与技术,产品质量过硬符合~标准,产品的每一步都经过了严格的检验与检测,专业致力管道行业三十年,质量值得您的信赖。鑫利管道设备有限公司期待与您合作.

  • 【产品别名】:法兰式松套伸缩器   SSJB-3型压盖松套限位伸缩接头
  • 【产品规格】:【DN65mm-DN4000mm】
  • 【产品压力】:0.6-2.5MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢
咨询厂家 在线留言
  • 压盖式松套限位伸缩接头
  • BY(SSJB-3)压盖式松套限位伸缩接头
  • 压盖式松套限位伸缩接头
  • BY(SSJB-3)压盖式松套限位伸缩接头

产品特点

BY(SSJB-3)压盖松套限位伸缩接头优点:伸缩量大、使用寿命长(使用寿命长达10—30年)、维修方便。主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。能够通过压盖与本体的相互挤压,造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接,能够大大降低管道线路的振动和噪音的影响。

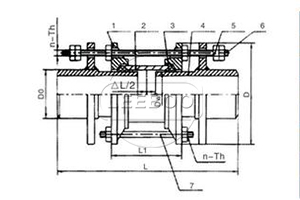

示意图

BY(SSJB-3)压盖式松套限位伸缩接头

技术参数

BY(SSJB-3)压盖式松套限位伸缩接头技术参数

序号NO 名称Name 数量Quantity 材料Material
1 本体Body 2 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 2 NBR
3 压盖Cover 1 Q235A, 20,16Mn
4 限位短管Limited short pipe 2 Q235A,16,16Mn
5 螺母Nut 7n Q235A,20,1Cr18Ni9Ti
6 长螺柱Long Stud n Q235A,35,1Cr18Ni9Ti
7 螺柱Bolt n Q235A,35,1Cr18Ni9Ti
公称通径
Nomina iameter
管子外径
External diameter of pipe Dw
外型尺寸Type size 伸缩量
Compensation δ
n-TH 质量
kg
Dw Do D L L1 0.6-1.6Mpa 2.5Mpa
65 76 76 155 645 180 45 2-M12 2-M12 10.1
80 89 89 165 14.2
100 108 108 190 2-M16 20.4
114 114 195 23.3
125 133 133 215 26.5
140 140 225 28.1
150 159 159 245 2-M16 3-M16 32.6
168 168 255 33.3
200 219 219 310 44.7
250 273 273 375 3-M20 4-M20 66.6
300 325 325 440 655 220 55 5-M20 87.8
350 377 377 490 4-M20 102.7
400 426 426 540 110.3
450 480 480 590 5-M20 6-M20 133.0
500 530 530 645 150.4
600 630 630 750 176.4
700 720 720 850 6-M20 7-M20 210.5
800 820 820 965 1075 290 75 6-M24 8-M24 453.7
900 920 920 1065 7-M24 9-M24 636.9
1000 1020 1020 1165 700.6
1200 1220 1220 1365 8-M24 10-M24 837.2
1400 1420 1428 1590 9-M27 12-M27 1192.1
1500 1520 1528 1690 1278.8
1600 1620 1628 1795 10-M27 14-M27 1387.5
1800 1820 1828 2000 11-M27 15-M30 1723.2
2000 2020 2030 2200 12-M27 16-M30 2092.6
2200 2220 2230 2420 13-M30 - 2468.1
2400 2420 2430 2635       14-M30 2735.2
2600 2620 2630 2835 15-M30 3016.4
2800 2820 2830 3040 16-M33 3461.8
3000 3020 3030 3240 17-M33 3872.3
3200 3220 3230 3440 1130 400 130 18-M33 4314.7

压盖式松套限位伸缩接头:该产品适用于管道连接处呈焊接结构,安装时调整产品两端连接长度,进行焊接固定,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.

产品案例

巩义鑫利与美国嘉吉公司之间的伸缩接头项目的合作现场

据悉,在热火朝天的冬季行动中,祁县招商引资工作又有新进展,美国嘉吉公司普瑞纳饲料加工项目顺利落地该县经济开发区。
美国嘉吉公司是全球很大私人控股的动物营养品和农产品制造商,业务涵盖农产品、食品、化肥和其他工业、金融领域及加工、贸易、运输、风险管理等领域。2015年7月,该集团农标普瑞纳(廊坊)饲料有限公司就投资其山西分公司,兴建年产12万吨饲料加工项目与祁县签订投资意向。项目总投资1200万美元,项目建成投产后可实现年均销售收入近2亿元,年均纳税约300万以上,用工大约120人,同时可能带动种植业、养殖业、交通运输业等相关产业。
此次鑫利管道为美国嘉吉公司提供的管道伸缩接头是泵、阀门,管道等设备与管道连接的新产品,通过螺栓把它们连接起来,使其成为整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以缓解管道压力。这样不仅提高工作效率,而且对泵、阀们等管道设备起到一定保护作用。
目前,普瑞纳饲料加工项目前期审批、规划等环节已基本完成,确保开春即可动工建设。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
