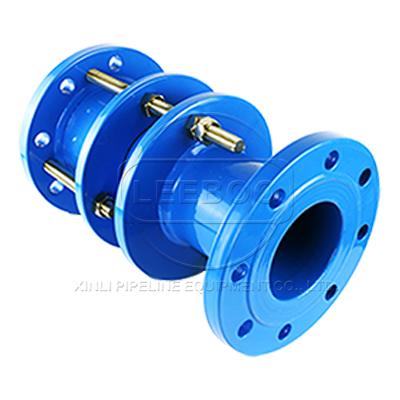

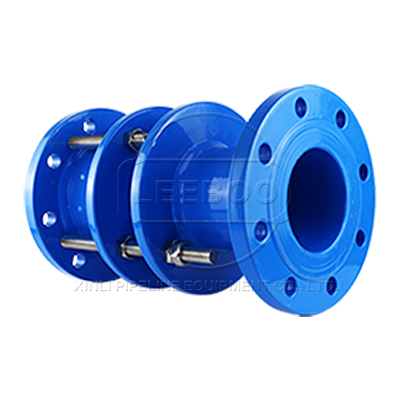

VSSJA-2(B2F)双法兰限位伸缩接头

B2F(VSSJA-2)双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在大伸缩量处用双螺母锁定。B2F(VSSJA-2)双法兰限位伸缩接头适用于两边均与法兰连接,安装时调整产品两端连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。

  • 【产品别名】:双法兰伸缩接头   双法兰限位伸缩器
  • 【产品规格】:【DN65mm-DN3600mm】
  • 【产品压力】:0.6-1.0MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢
咨询厂家 在线留言
  • 双法兰限位伸缩接头
  • 限位伸缩接头
  • VSSJA-2(B2F)限位伸缩接头
  • 双法兰限位伸缩接头
  • 限位伸缩接头
  • VSSJA-2(B2F)限位伸缩接头

产品特点

B2F(VSSJA-2)双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在很大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其很大伸缩量就起到限位,确保管道的安全运行,特别适用于有振动或有一定斜度及拐弯的管路中的连接。
该产品伸缩量大、安装方便快捷。适用于两端法兰连接的管道上面。B2F(VSSJA-2)双法兰限位伸缩接头能够实现管道轴向位移的补偿,并且能够大大减少管道运行时的轴向推力,从而延长管道的使用寿命,保护线路的安全运行。并且安装在管道线路上能够方便阀门的拆装与维护,并且能够克服地陷对管道线路造成的不良影响。

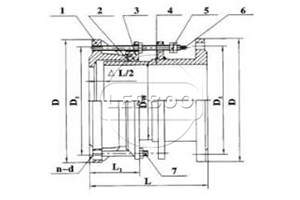

示意图

双法兰限位伸缩接头

技术参数



序号NO 名称Name 数量Quantity 材料Material
1 本体Body 1 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 1 NBR
3 压盖Cover 1 QT400-15,Q235A,ZG230-450,20
4 限位螺管Limited short pipe 1 Q235A,20,16Mn
5 螺母Nut 4n Q235A,20,1Cr18Ni9Ti
6 长螺柱Long Stud n Q235A,35,1Cr18Ni9Ti
7 螺柱Bolt n Q235A,35,1Cr18Ni9Ti
公称通径
Nomina  iameter
DN
管子外径
External diameter of pipe Dw
总长
overall length
伸缩量
Compensation
            δ
法兰连接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
L D D1 n-do D D1 n-do
65 76 300 25.0 160 130 4-Φ14 185 145 8-Φ18
80 89 190 150 4-Φ18 200 160
100 114 210 170 220 180
125 140 240 200 8-Φ18 250 210
150 168 265 225 8-Φ18 285 240 8-Φ22
200 216 320 280 340 295
250 273 375 335 12-Φ18 395 350 12-Φ22
300 325 370 32.5 440 395 12-Φ22 445 400
350 377 490 445 505 460 16-Φ22
400 426 540 495 16-Φ22 565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22 670 620
600 630 755 705 20-Φ26 780 725 20-Φ30
700 720 860 810 24-Φ26 895 840 24-Φ30
800 820 600 65.0 975 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1405 1340 32-Φ33 1455 1380 32-Φ39
1400 1420 640 1630 1560 36-Φ36 1675 1590 36-Φ42
1600 1620 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 2045 1970 44-Φ39 2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42 2760 2650 56-Φ56
2600 2620 710 70.0 2905 2810 60-Φ48 2960 2850 60-Φ56
2800 2820 3115 3020 64-Φ48 3180 3070 64-Φ56
3000 3020 3315 3220 68-Φ48 3405 3290 68-Φ62
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56

产品案例

巴州全力推进80万吨石化项目开工

春节期间,原油在30美元一桶附近大幅震荡,2月15日,记者从巴州经信委了解到,巴州抢抓原油低价机遇期,全力推进80万吨乙烷制乙烯上游C3+混烃项目开工建设,巩固石油石化传统产业,促其稳定增长。
2016年,巴州将继续保持和巩固这一传统优势,一如既往地支持油气资源勘探开发。强化油地合作共建,大力支持中石油、中石化稳产增产,力争原油产量、原油加工量在2015年的基础上不减少并有所增长,石油工业实现工业增加值增长2以上,进一步提高石油天然气开采业对工业增长的贡献率。
石油天然气开采量增加的情况下输油管道的使用将会更加的频繁,所以作为管道主要配件的双法兰限位伸缩接头将肩负着更重要的责任,鑫利管道专业生产各类双法兰限位伸缩器,此次作为石化项目的主要管道配件的供应商将竭尽全力供应很佳的管道伸缩器,确保管道运行的稳定性。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
