BY(SSJB-2)压盖式松套限位伸缩接头

压盖限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。
压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和缓解轴向压力推力的管道松套连接。
压盖限位伸缩接头的特点:压盖限位伸缩接头伸缩量大,(10mm-25mm)安装简单方便,使用寿命长(使用寿命长达20年-30年)维修方便。
压盖限位伸缩接头的连接方式:
压盖限位伸缩接头管道两边以焊接的方式连接。
压盖式限位伸缩接头的安装方法:
压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,后用对角法均匀拧紧螺母,调整好防脱螺母即可。鑫利管道专业生产伸缩器,进口好的原料与设备,很好的人才与技术,产品质量过硬符合~标准,产品的每一步都经过了严格的检验与检测,专业致力管道行业三十年,质量值得您的信赖。

  • 【产品别名】:法兰式松套伸缩器   SSJB-2型压盖松套限位伸缩接头
  • 【产品规格】:【DN100mm-DN1200mm】
  • 【产品压力】:0.6-2.5MPa
  • 【产品】:
  • 【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
  • 【产品材质】:碳钢,不锈钢
咨询厂家 在线留言

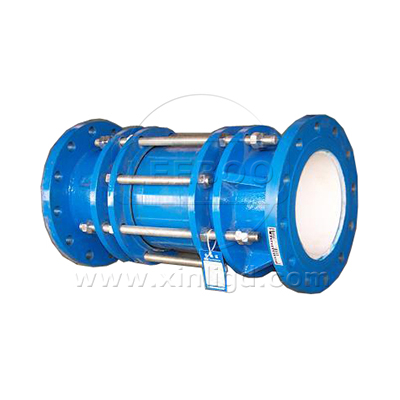

  • BY(SSJB-2)压盖式松套限位伸缩接头
  • BY(SSJB-2)压盖式松套限位伸缩接头

产品特点

BY(SSJB-2)压盖松套限位伸缩接头的两端由法兰套管组成,大大提高了管道线路连接处的稳定性。主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接,加上本身具有良好的补偿管道位移的特点还能实现降振减噪的功能,产品本身的优势简直是无可挑剔。

1伸缩量大、安装简单方便。
2结构独特,性能稳定,使用寿命长(使用寿命长达10—30年)、维修方便。
3良好的补偿管道位移的特点还能实现降振减噪的功能。

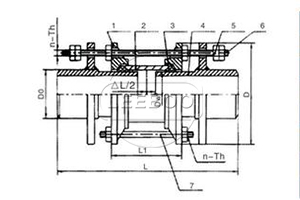

示意图

BY(SSJB-2)压盖式松套限位伸缩接头

技术参数

BY(SSJB-2)压盖式松套限位伸缩接头技术参数

序号NO 名称Name 数量Quantity 材料Material
1 本体Body 2 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 2 NBR
3 压盖Cover 1 Q235A, 20,16Mn
4 限位短管Limited short pipe 2 Q235A,16,16Mn
5 螺母Nut 7n Q235A,20,1Cr18Ni9Ti
6 长螺柱Long Stud n Q235A,35,1Cr18Ni9Ti
7 螺柱Bolt n Q235A,35,1Cr18Ni9Ti
公称通径
Nomina iameter
管子外径
External diameter of pipe Dw
外型尺寸Type size 伸缩量
Compensation δ
n-TH 质量
kg
Dw Do D L L1 0.6-1.6Mpa 2.5Mpa
65 76 76 155 645 180 45 2-M12 2-M12 10.1
80 89 89 165 14.2
100 108 108 190 2-M16 20.4
114 114 195 23.3
125 133 133 215 26.5
140 140 225 28.1
150 159 159 245 2-M16 3-M16 32.6
168 168 255 33.3
200 219 219 310 44.7
250 273 273 375 3-M20 4-M20 66.6
300 325 325 440 655 220 55 5-M20 87.8
350 377 377 490 4-M20 102.7
400 426 426 540 110.3
450 480 480 590 5-M20 6-M20 133.0
500 530 530 645 150.4
600 630 630 750 176.4
700 720 720 850 6-M20 7-M20 210.5
800 820 820 965 1075 290 75 6-M24 8-M24 453.7
900 920 920 1065 7-M24 9-M24 636.9
1000 1020 1020 1165 700.6
1200 1220 1220 1365 8-M24 10-M24 837.2
1400 1420 1428 1590 9-M27 12-M27 1192.1
1500 1520 1528 1690 1278.8
1600 1620 1628 1795 10-M27 14-M27 1387.5
1800 1820 1828 2000 11-M27 15-M30 1723.2
2000 2020 2030 2200 12-M27 16-M30 2092.6
2200 2220 2230 2420 13-M30 - 2468.1
2400 2420 2430 2635       14-M30 2735.2
2600 2620 2630 2835 15-M30 3016.4
2800 2820 2830 3040 16-M33 3461.8
3000 3020 3030 3240 17-M33 3872.3
3200 3220 3230 3440 1130 400 130 18-M33 4314.7

压盖式松套限位伸缩接头:该产品适用于管道连接处呈焊接结构,安装时调整产品两端连接长度,进行焊接固定,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.

产品案例

巩义鑫利与中国能建进行的合作项目

近日,中国能建沈阳机械公司承建的河北高昌南水北调配套输水工程滤网项目实现通水。
由于该项目的成功与否关系到保定市居民饮用水和日常生活用水及工业生产用水的重大民生问题,沈阳机械公司全体干部职工团结协作,精心组织设计、采购和生产部门交叉作业、合理调配、加班加点、不辞劳苦,从合同正式签订到交货仅历时30天,于2015年12月31日顺利将两台板框式旋转滤网,按南水北调办公室要求运抵河北高昌南水北调工程使用现场。2016年元旦期间,成功将设备一次安装调试完成,并于1月25日顺利完成试运行并实现系统通水,创造了沈阳机械公司又一项进度里程碑,并解决了保定市亟待解决的重大民生问题,为沈阳机械公司在南水北调工程后续市场开发和非电市场开拓奠定了坚实基础。
鑫利管道作为此次的BY(SSJB-2)压盖松套限位伸缩接头产品的主要供应商,将全心全意地做好管道配件的供应工作,并严格要求自身产品的质量,确保该项目使用了本公司的产品之后能够对于整个项目管线起到保障作用。专业生产BY(SSJB-2)压盖松套限位伸缩接头三十年,产品质量值得您的信赖。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
