一起来了解下金属补偿器的类型及特点

发布时间:10-31浏览次数:466次所属栏目:产品知识编辑:夜凡

导读: 为了补偿由于温度变化引起的管道伸缩,通常在管道上加装一种专用设备,称为补偿器。
管道在运行中会受到管内输送的热介质温度变化的影响,会出现受热伸长、遇冷缩短的现象,这是热力管道所具有的突出特点。为了补偿由于温度变化引起的管道伸缩,通常在管道上加装一种专用设备,称为补偿器。本文介绍了常用金属补偿器的类型及特点。
自然补偿:热力管道在平面布置中根据实际需要,会出现不少的转角,当两管之间夹角小于150时,利用这些转角,可对管道起补偿作用,这种补偿称为自然补偿。
这种补偿的优点:不须另外耗材,比较经济;缺点:它受到许多的条件限制,补偿量一般较小。
方形补偿器:这种补偿器是由4个90°弯头组成,弹性较好,容易变形。可用这种变形来吸收管道受热后的轴向位移。吸收轴向位移能力的大小,取决于补偿器外伸臂的长短。变形过程中,钢材本身产生了一个反变形的弹性力,变形越大,弹性力越大。为了减少弹性力,在安装方形补偿器的过程中,对其要预先冷拉(冷拉量为总补偿量的1/2)。
方形补偿器的优点:构造简单,工作可靠,不需要日常维修。缺点:耗钢材量大、笨重、占地面积大、流体阻力大。

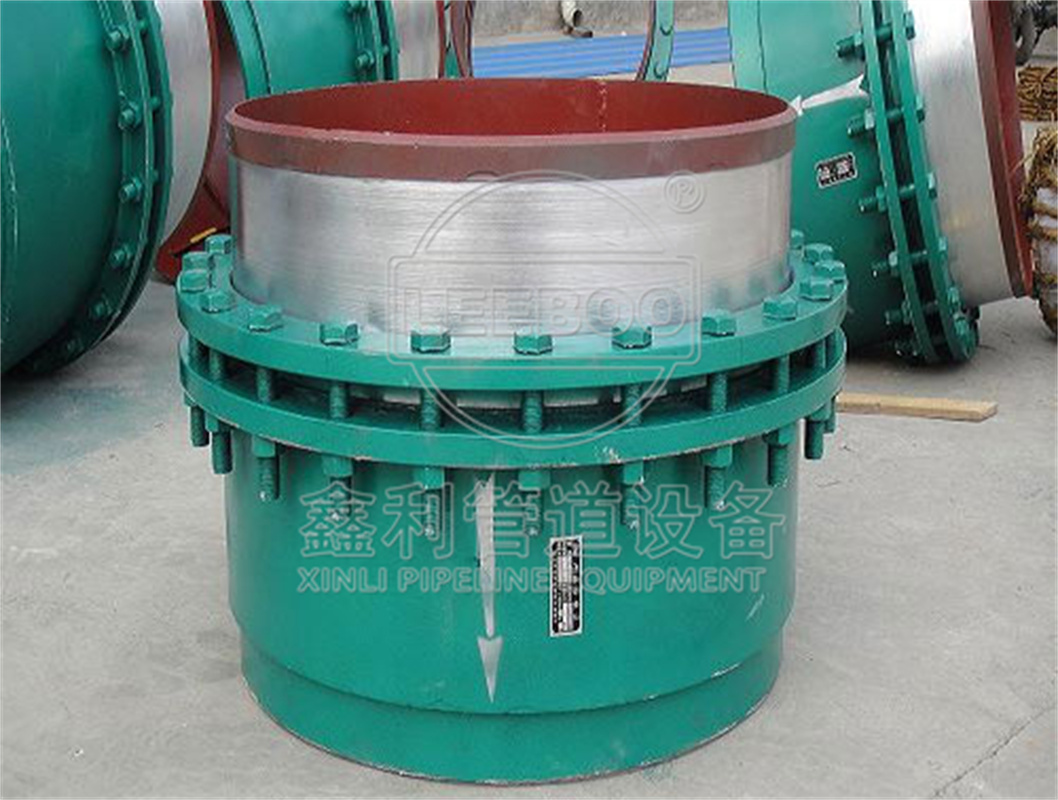

套筒补偿器:它由外套管(外壳)与内套筒(芯管)组成,在内外两管中间,设有密封装置(填料:石棉管根或其他材料),芯管在受热伸长时,沿轴线向外套管内移动。
套筒补偿器的优点:补偿能力大、结构简单、制造成本低、流体阻力小,宜安装在低支架管道上或用于有沟敷设。缺点:容易泄漏,日常维护工作量大,摩擦力大。
为了克服这种补偿器存在的不足,目前出现了“柔性填料”套筒式补偿器。根据移动方式不同,可分为单向作用套筒式补偿器和双向作用套筒式补偿器。如果在套筒运行中出现泄漏,它可以在运行过程中向密封装置注射柔性填料,即可止漏。其优点:密封性能可靠,补漏措施简便,使用寿命延长,维护检修简单。

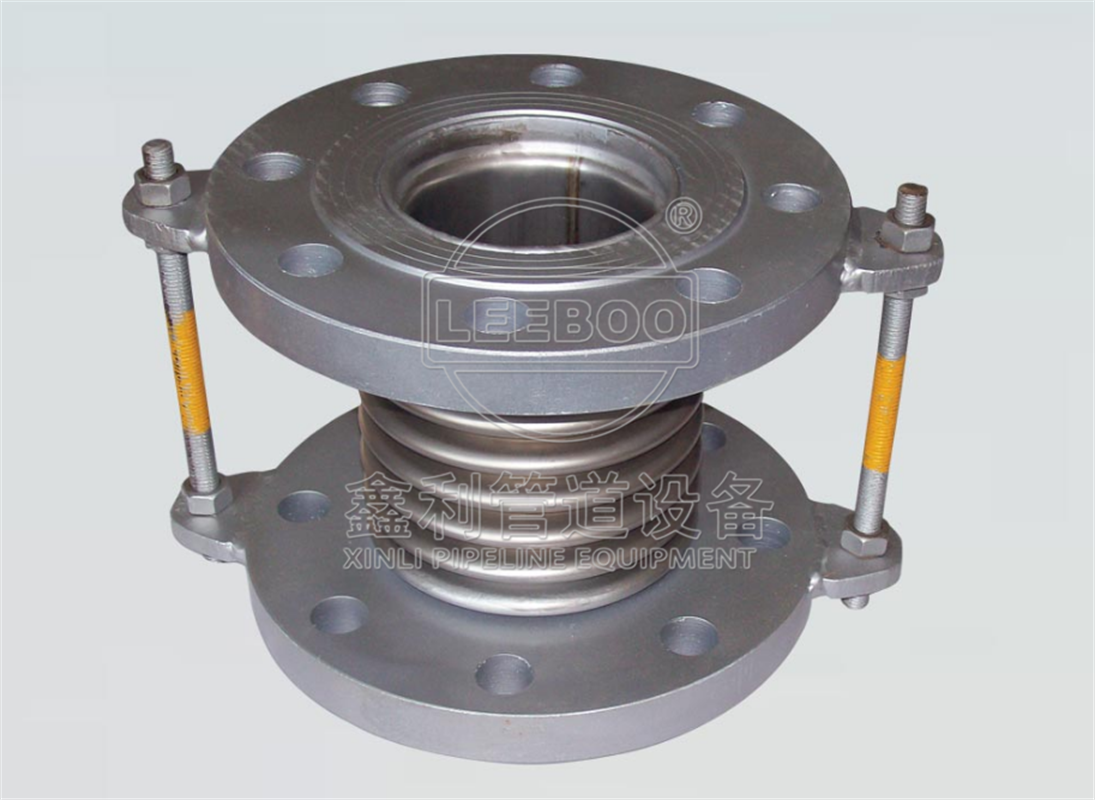

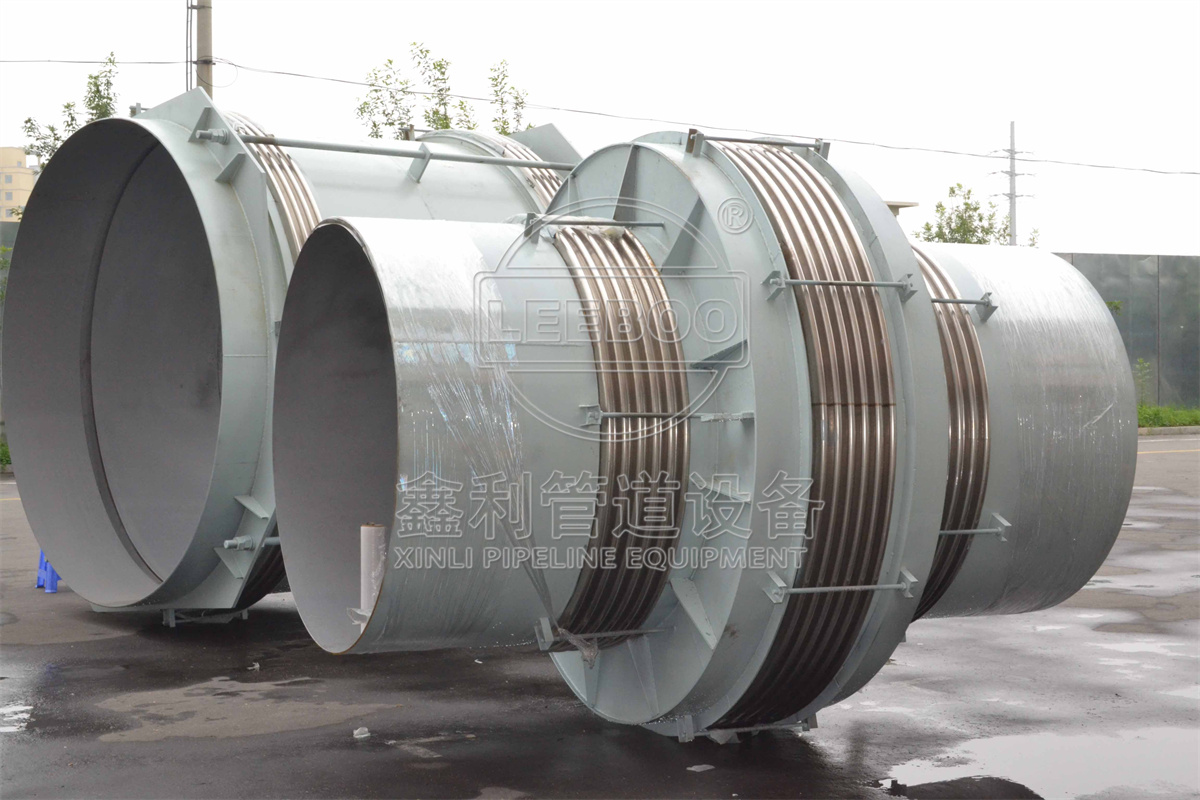

  波纹补偿器(亦称波纹管补偿器):波纹补偿器是由波纹管、接头与其它配件组成。由于它的外部结构不同,因此,它可以吸收轴向位移、径向位移以及吸收角位移。
  波纹补偿器的优点:工作可靠、结构紧凑。
  缺点:生产成本高。
